Durchflussmesser mit variabler Fläche

Der Schwebekörper-Durchflussmesser ist für nahezu alle Anwendungen die wirtschaftlichste Lösung.
Durchflussmesser mit variabler Fläche

Durchflussmesser und Durchflussmessung gibt es seit Tausenden von Jahren, als Landwirtschaft, Bewässerung und Wasserschutz zu einem integralen Bestandteil der Zivilisation wurden. Rudimentäre Durchflussmesser waren bereits in der frühen Römerzeit nachweisbar.

Der Durchflussmesser wurde im 17. Jahrhundert weiterentwickelt, als sich die mathematischen Grundlagen der Durchflusstheorie entwickelten, und heute ist die Vielfalt der verfügbaren Durchflussmesserstile seit diesen frühen Anfängen enorm gewachsen.

Einige Beispiele für Durchflussmessertypen sind: Schwebekörper-, Verdrängungs-, Ultraschall- und Massendurchflussmesser. Jeder Durchflussmessertyp verfügt über einzigartige Merkmale, die zu der entsprechenden Anwendung und Branche passen. Wie wählen Sie den richtigen Durchflussmesser für sich aus?

Der Schwebekörper-Durchflussmesser ist für nahezu alle Anwendungen die wirtschaftlichste Lösung. Der Schwebekörper-Durchflussmesser ist ein Messgerät, das den Flüssigkeitsdurchfluss misst, indem er zulässt, dass sich die Querschnittsfläche des Geräts in Reaktion auf den Durchfluss ändert, was eine messbare Auswirkung auf die Rate hat. Der Schwebekörper-Durchflussmesser bietet viele Vorteile gegenüber einigen technologisch fortschrittlicheren Typen, was zu seiner Popularität für den Einsatz in vielen Durchflussmessanwendungen beiträgt.

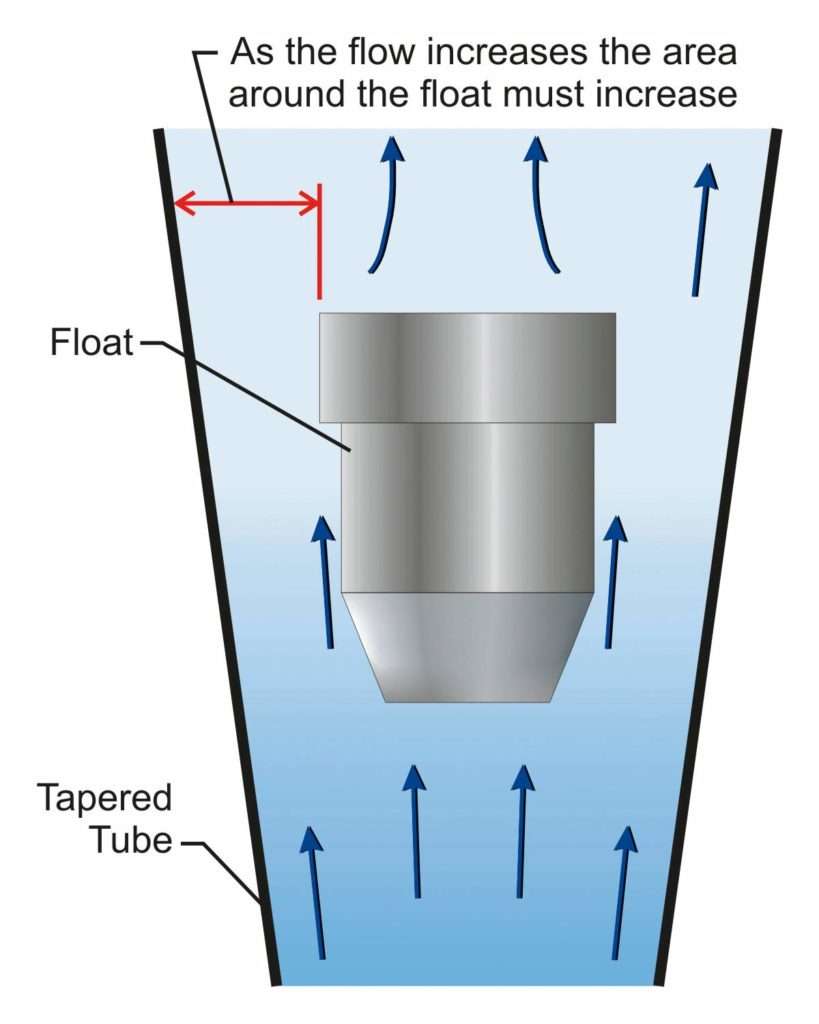

KONISCHES ROHR


Der Körper des Durchflussmessers ist ein sich vertikal verjüngendes Rohr. Das Fluid strömt vom kleineren Ende zum größeren Ende der Verjüngung. Wenn die Flüssigkeit durch das Rohr fließt, drückt sie einen Indikator (Schwimmer) nach oben. Der Freiraum (ringförmiger Bereich zwischen dem Schwimmer und der Rohrwand) zwischen dem Schwimmer und dem Rohr nimmt zu, wenn sich der Schwimmer zur Oberseite des Zählers bewegt. Der größere Freiraum nach oben erfordert eine größere Flüssigkeitsmenge, um den Schwimmer höher zu drücken. Je größer der Durchfluss, desto höher wird der Schwimmer angehoben. Durch Variieren der Verjüngung des Rohrs sowie der Masse des Schwimmers und der Länge des Rohrs können verschiedene Durchflussbereiche kalibriert werden.

Eine Skala mit Durchflussinkrementen oder Messungen ist normalerweise neben dem Rohr oder auf dem Rohr selbst aufgedruckt. Die Durchflussmenge kann abgelesen werden, indem die Inkremente auf der kalibrierten Skala mit der Kante des Schwimmers in Übereinstimmung gebracht werden.
Die ordnungsgemäße Installation eines Schwebekörper-Durchflussmessers ist entscheidend für die Leistung. Der Zähler muss mit dem schmalen Teil des Kegels nach unten (Einlass) in das Rohrleitungssystem eingebaut werden.

Schwimmer für Schwebekörper-Durchflussmesser Abbildung

WETTBEWERBS


Schwebekörper-Durchflussmesser sind sehr preisgünstig geworden, was sie in den letzten Jahren weitaus kosteneffektiver gemacht hat. Da immer mehr Hersteller auf den Markt kommen, bleiben die Preise stabil oder sind in einigen Fällen gesunken. Im Vergleich zu fortschrittlicherer Technologie sind Schwebekörper-Durchflussmesser ein echtes Schnäppchen.

Einige der Branchen, in denen Schwebekörper-Durchflussmesser üblich sind, sind unter anderem: Die Lebensmittel- und Getränkeindustrie, die Landwirtschaft, die Bewässerung, die Autowäsche sowie die industrielle und kommunale Wasseraufbereitung verwenden alle Schwebekörper-Durchflussmesser. Diese Branchen verlangen vom Installateur und Benutzer, dass der Durchfluss genau und wirtschaftlich überwacht wird, wodurch kritische Prozessanpassungen vorgenommen werden können.

Schwebekörper-Durchflussmesser, die so hergestellt werden, dass sich kein Metall im Flüssigkeitsweg befindet, sind eine hervorragende Option für Anwendungen, bei denen die Herstellung und Verwaltung von deionisiertem Wasser erfolgt. Reinstwasser wird in großem Umfang bei der Herstellung von gedruckten Schaltungen verwendet.

KOMPATIBILITÄT


Der Benutzer des variablen Durchflussmessers muss unbedingt die chemische Kompatibilität überprüfen. Verlassen Sie sich nicht nur auf Kompatibilitätstabellen. Der Benutzer sollte seine eigenen Tests durchführen. Viele Hersteller von Durchflussmessern, darunter Blue-White, sind bereit, Materialmusterkits bereitzustellen, damit der Benutzer einen Kompatibilitätstest durchführen kann.

Das spezifische Gewicht (Gewicht) der Flüssigkeit durch den Durchflussmesser beeinflusst die Zuverlässigkeit und Genauigkeit des Durchflussmessers. Die Viskosität, der Grad, bis zu dem die Flüssigkeit dem Fließen unter Krafteinwirkung widersteht, und erhöhte Temperaturen wirken sich ebenfalls auf die Genauigkeit aus. Die meisten Durchflussmesser werden unter Verwendung von Wasser hergestellt und getestet, sodass bei der Messung anderer Flüssigkeiten Anpassungen vorgenommen werden müssen.

GENAUIGKEIT UND WIEDERHOLBARKEIT


Genauigkeit und Wiederholbarkeit bestimmen den richtigen Durchflussmesser für jede Anwendung. Es ist wichtig zu bestimmen, was verschiedene Terminologien bedeuten. Zum Beispiel erzählt ein Durchflussmesser, der eine Genauigkeit von 2 % behauptet, nicht die ganze Geschichte. Dies könnte 2 % des Skalenendwerts oder 2 % des angezeigten Durchflusses bedeuten, was sehr unterschiedliche Genauigkeitsmaße sind und zu Verwirrung führen können. Erkundigen Sie sich unbedingt beim Hersteller nach Angaben zur Genauigkeit.

Wiederholbarkeit ist die Fähigkeit des Durchflussmessers, Durchflussraten unter den gleichen Bedingungen konsistent zu reproduzieren. Wiederholbarkeit ist in der Verarbeitungsindustrie von entscheidender Bedeutung, wo die Verfolgung von Flussänderungen so wichtig ist.

Es ist am besten, vor dem Kauf eines Durchflussmessers ein klares Verständnis Ihrer Anforderungen an die Durchflussmessung zu haben. Wenden Sie sich an einen Experten, wenn Sie Fragen dazu haben, welches der beste Durchflussmesser für eine Anwendung ist.
Blue-White verfügt über technische Ingenieure, die Kunden mit freundlicher Unterstützung und genauen Informationen bei der Auswahl des besten Schwebekörper-Durchflussmessers für ihre Anwendung unterstützen können.

Geschrieben von:
Jeanne Hendrickson
