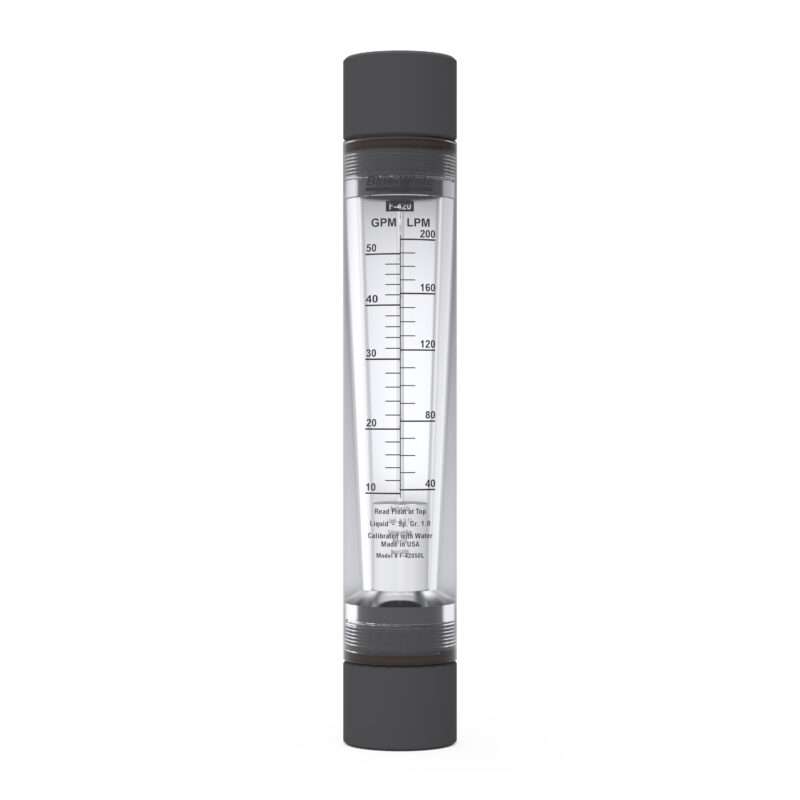

Das F-420 Visum
Acryl-Durchflussmesser
Die Durchflussmesser der Serie F-420N sind aus hochwertigem geglühtem Acryl gefertigt und auf ein klares Finish poliert. Skalen sind mit einem weißen Rückreflektor zum einfachen Ablesen auf den Zählerkörper siebgedruckt. Adapter sind aus PVC, O-Ringe aus FKM.
Technische Übersicht:
GPM
5 - 50
LPM
20 - 200
PSI
130
Bar
8.9
Fahrenheit (° F)
130
Celsius (° C)
54
Körper-Material
Acrylic
Rohrgrößen
1" IG/NPT, 1½" AG/NPT
Informationsmaterial
F-420 Literatur
Bedienungsanleitung
F-420 Bedienungsanleitung – 80000-360
Technische Datenblätter
F-420N Technisches Datenblatt – 85000-034
Katalog ansehen
3D-Visualisierung
Funktionen und Vorteile der pulse view-Anwendung
Übersicht
Wesentliche Eigenschaften
- Langlebiger, hochglanzpolierter Meterkörper aus einem Stück.
- Geglüht für zusätzliche Festigkeit und chemische Beständigkeit.
- Zulässig für Installationen im Freien (zulässig bei direkter Sonneneinstrahlung)
- Permanente, direkt ablesbare Skala.
- Weißer Rückreflektor für einfaches Ablesen.
- Standardschwimmer und Führungsstangen aus Edelstahl 316
Technische
Spezifikationen
Max. Arbeitsdruck
130 bar (8.9 PSI) bei 70 °C (21 °F)
max. Flüssigkeitstemperatur
130 °C (54 °F) bei 0 psig
Vollständige Genauigkeit
+ / - 5%
O-Ring-Dichtungen
FKM
Schwimmermaterial
316 SS
Materialoptionen für Adapter
PVC
Ungefähres Versandgewicht
2 lb.
.91 kg
Kaufen
Order Aktuell
10 Modelle
| Bild | Catalog Number | Beschreibung | Adapter F/NPT | Adapter M/NPT | Schwimmermaterial | O-Ring-Material | Preis | In den Warenkorb |
|---|---|---|---|---|---|---|---|---|
| F-46010LP-08P-E | F-420N 10-50 GPM ACRYL 1.5″ M/NPT EP | 1½-Zoll-NPT-Außengewinde, PVC | 316SS | EP | $436.00 | In den Warenkorb | ||
| F-46010LP-08K-E | F-420N 5-25 GPM ACRYL 1.5″ M/NPT EP O-RINGE | 1½-Zoll-NPT-Außengewinde, PVC | 316SS | EP | $436.00 | In den Warenkorb | ||
| F-42040LN-E | F-420N 8-40 GPM ACRYL 1.5″ M/NPT W/EP O-RINGE | 1½-Zoll-NPT-Außengewinde, PVC | 316SS | EP | $436.00 | In den Warenkorb | ||
| F-42040LN | F-420N 8-40 GPM ACRYL 1.5″ M/NPT | 1½-Zoll-NPT-Außengewinde, PVC | 316SS | FKM | $436.00 | In den Warenkorb | ||
| F-42040LN-16-E | F-420N 8-40 GPM ACRYL 1.0″ F/NPT W/EP O-RINGE | 1-Zoll-NPT-Innengewinde, PVC | 316SS | EP | $436.00 | In den Warenkorb | ||
| F-42040LN-16 | F-420N 8-40 GPM ACRYL 1.0″ F/NPT | 1-Zoll-NPT-Innengewinde, PVC | 316SS | FKM | $436.00 | In den Warenkorb | ||
| F-42025LN | F-420N 5-25 GPM ACRYL 1.5″ M/NPT | 1½-Zoll-NPT-Außengewinde, PVC | 316SS | FKM | $436.00 | In den Warenkorb | ||
| F-42025LN-16 | F-420N 5-25 GPM ACRYL 1.0″ F/NPT | 1-Zoll-NPT-Innengewinde, PVC | 316SS | FKM | $436.00 | In den Warenkorb | ||
| F-42050LN-16 | F-420N 10-50 GPM ACRYL 1.0″ F/NPT | 1-Zoll-NPT-Innengewinde, PVC | 316SS | FKM | $436.00 | In den Warenkorb | ||
| F-42050LN | F-420N 10-50 GPM ACRYL 1.5″ M/NPT | 1½-Zoll-NPT-Außengewinde, PVC | 316SS | FKM | $436.00 | In den Warenkorb |
Bestell-Info
Meter Ranges
Standard-Serie:
Ausgestattet mit Führungsstange aus 316 SS
| Artikelnummer | GPM | LPM | Adapter F/NPT | Adaptermaterial | Schwimmermaterial |
|---|---|---|---|---|---|

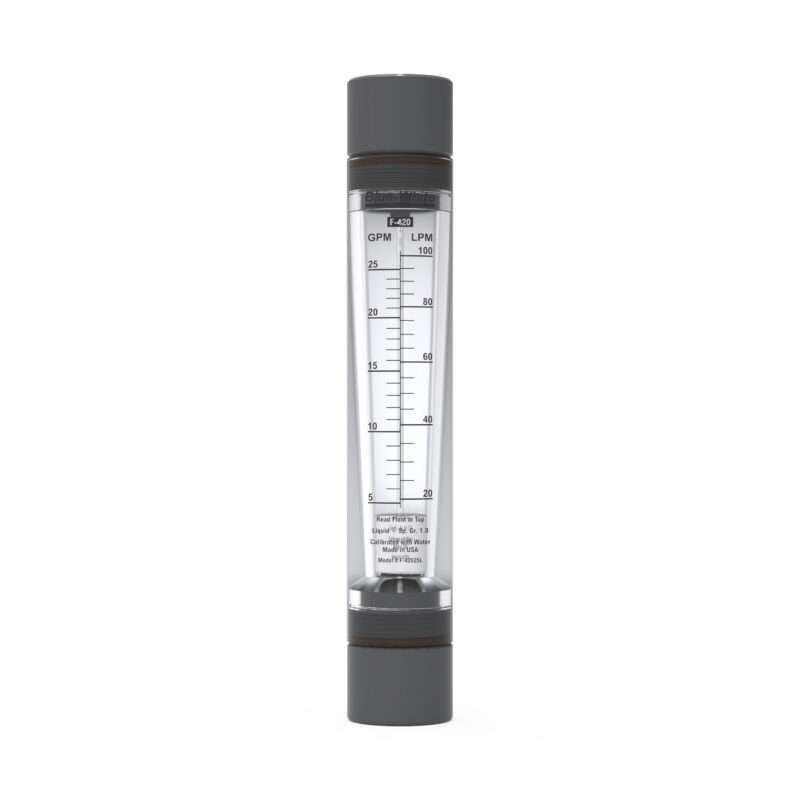

| F-42025LN-16 | 5 bis 25 | 20 bis 100 | 1” IG/NPT | PVC | 316 SS |

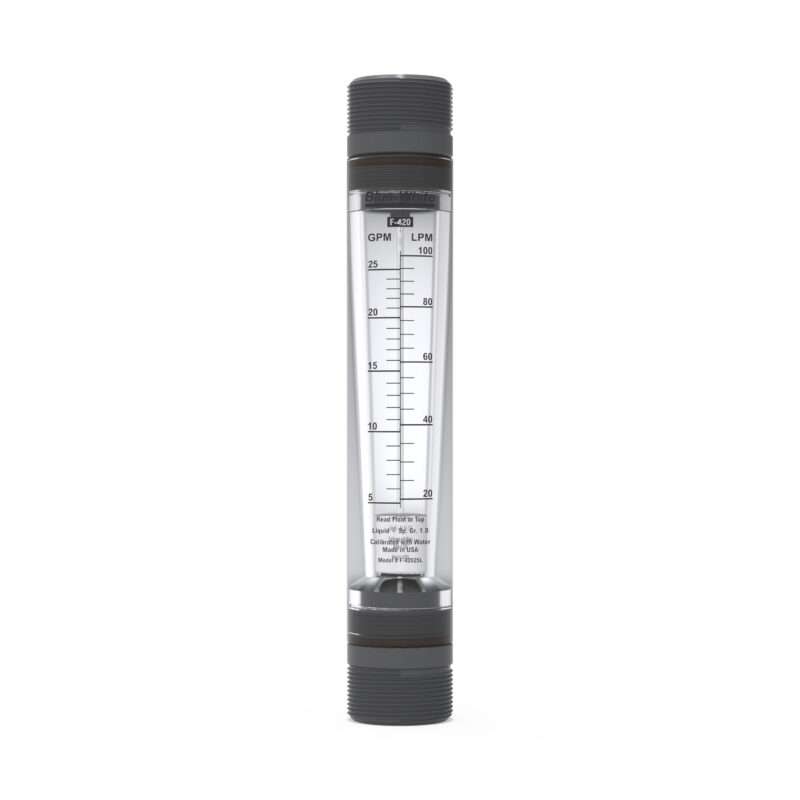

| F-42025LN | 5 bis 25 | 20 bis 100 | 1-1/2” AG/NPT | PVC | 316 SS |

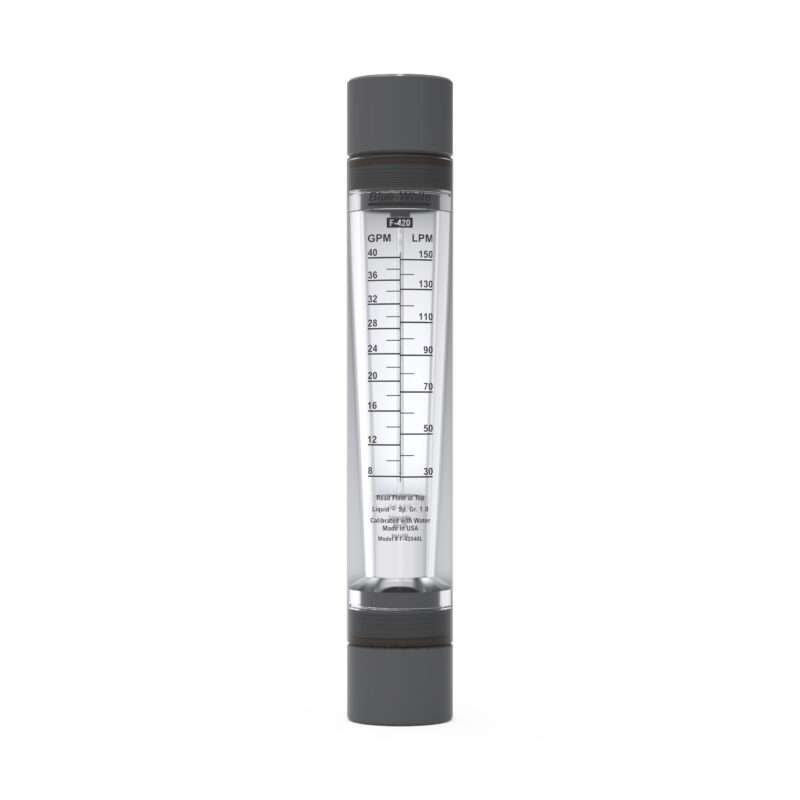

| F-42040LN-16 | 8 bis 40 | 30 bis 150 | 1” IG/NPT | PVC | 316 SS |

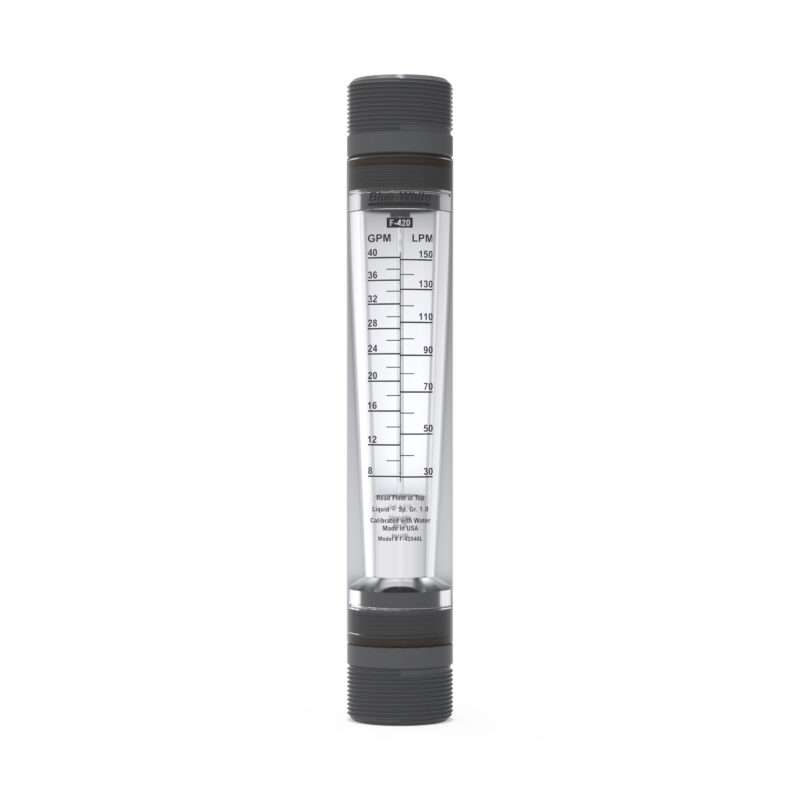

| F-42040LN | 8 bis 40 | 30 bis 150 | 1-1/2” AG/NPT | PVC | 316 SS |
| F-42050LN-16 | 10 bis 50 | 40 bis 200 | 1” IG/NPT | PVC | 316 SS |

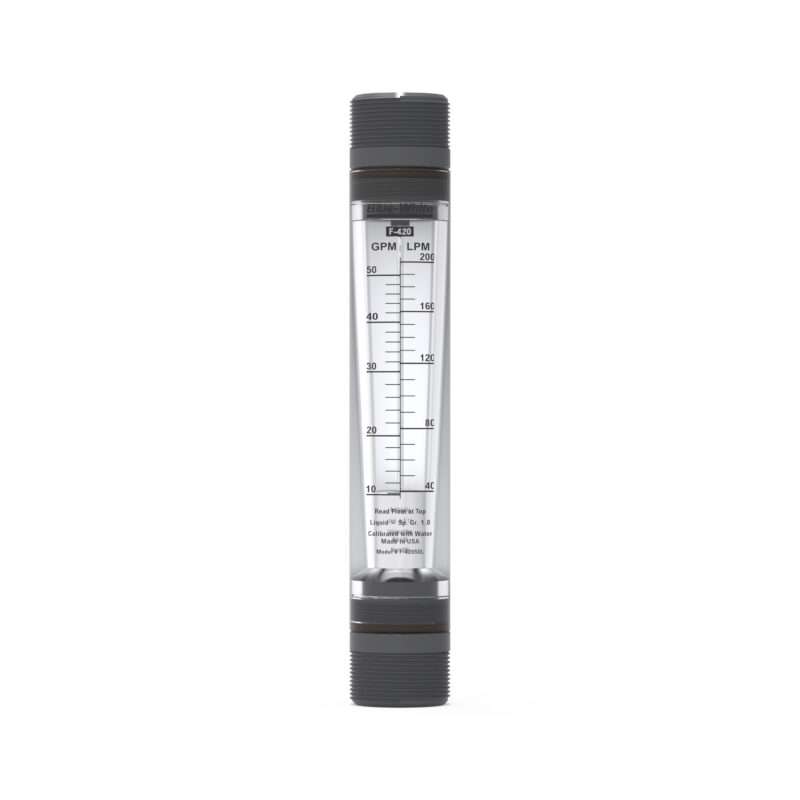

| F-42050LN | 10 bis 50 | 40 bis 200 | 1-1/2” AG/NPT | PVC | 316 SS |
