M5

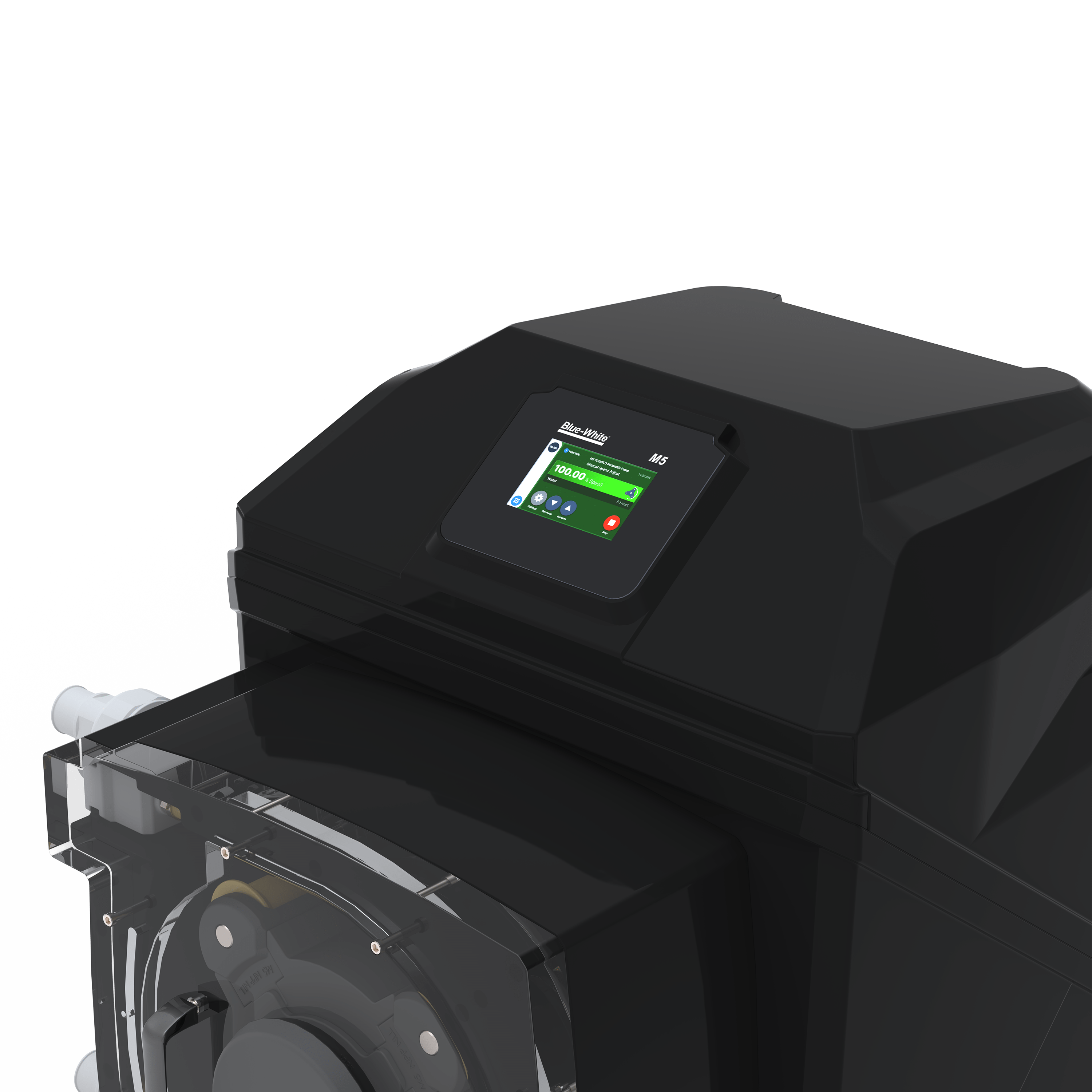

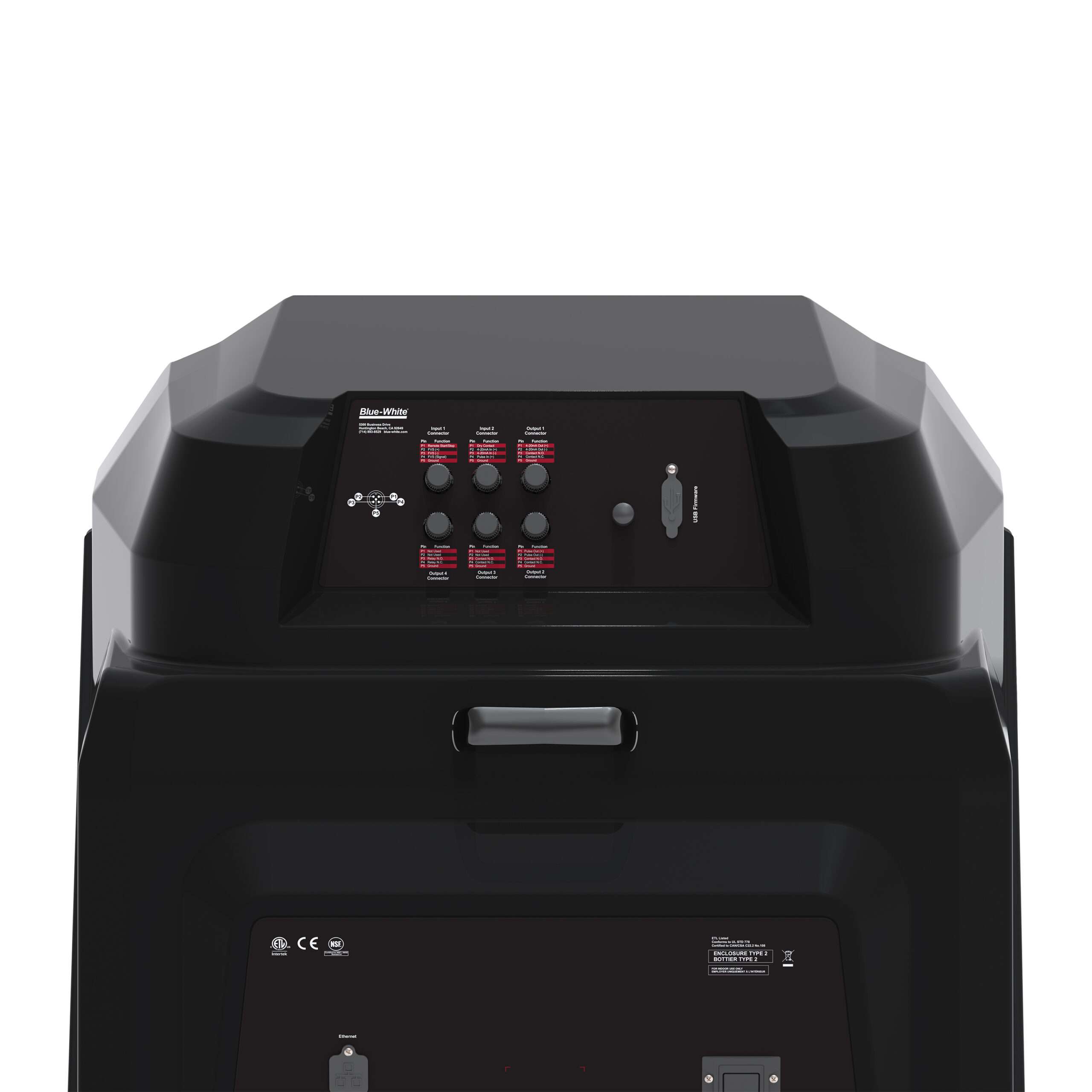

FLEXFLO® Peristaltic Metering Pump

Der FLEXFLODie peristaltische Dosierpumpe ® M5 ermöglicht eine hochvolumige, präzise Flüssigkeitsdosierung bei Energieeffizienz und reduziertem Wartungsaufwand. Dank seines exklusiven versetzten Rollendesigns und der Zweikanal-Rohranordnung werden Pulsationen um bis zu 80 % minimiert. Der M5 ist vollständig geschlossen, leicht konfigurierbar und bietet intuitive Touchscreen-Bedienelemente, Fernbedienungssignaloptionen und ein großes 5-Zoll-Display für verbesserte Mess- und Transferanwendungen.

Technische Übersicht:

GPH
.0076 - 534
LPH
.0286 - 2021
ml / min
.4767 - 33683
Druckscheiben
125 PSI (8.6 Bar)
Einstufung
NEMA 4X, Kydex
Standards
cETLus, CE, NSF61
Kontrollmethoden
Manuell, Remote Analog/Digital, EtherNet/IP, Modbus TCP/IP, PROFIBUS
Labor-Stromversorgungen
115 bis 240 VAC-50/60 Hz
Literatur
3D-Visualisierung

Eigenschaften

Vorteile:
  • Selbstansaugend – auch gegen maximalen Leitungsdruck. Bypassventile sind nicht erforderlich. Kann nicht dampfsperren oder Prime verlieren. 30 Fuß Saughöhe. Sanfte Pumpwirkung mit geringer Scherung.
  • Die Schlauchbrucherkennung (TFD) erkennt einen Schlauchbruch, indem sie eine Chemikalie im Pumpenkopf erkennt. Keine Fehlauslösung – Patentiert
  • Zweikanaliges Rohrdesign für optimale Leistung und Druckfähigkeit
  • Das exklusive Offset-Rollen-Design reduziert die Pulsation um bis zu 80 %
Kommunikation und Schnittstelle:
  • 5-Zoll-Touchscreen-LCD-Farbdisplay
  • Benutzerfreundliche Konfigurationen
  • Kontrollmethoden:
    • Manuelle Kontrolle
    • 4-20 mA Eingang
    • Fernstart / -stopp
    • Impulseingang
    • Frequenzeingang
    • EtherNet / IP
    • Modbus TCP / IP
    • PROFIBUS
    • Alarmausgänge
    • FVS
    • Relaisausgang
Überlegenes Design:
  • 5 Jahre Garantie
  • Turndown-Verhältnis von 10,000:1
  • NEMA 4X abwaschbares, chemikalienbeständiges Gehäuse
  • Hochleistungsrotor bedeutet kein Durchbiegen und erhöhte Genauigkeit ohne Metallfedern oder Scharniere, die korrodieren könnten.
Sicherheitsvorrichtungen:
  • Tube Failure Detection (TFD) erkennt Rohrbrüche und verhindert so das Verschütten gefährlicher Chemikalien
  • Sicherheitsprogrammierbares 6-stelliges Passwort zum Schutz vor Manipulationen

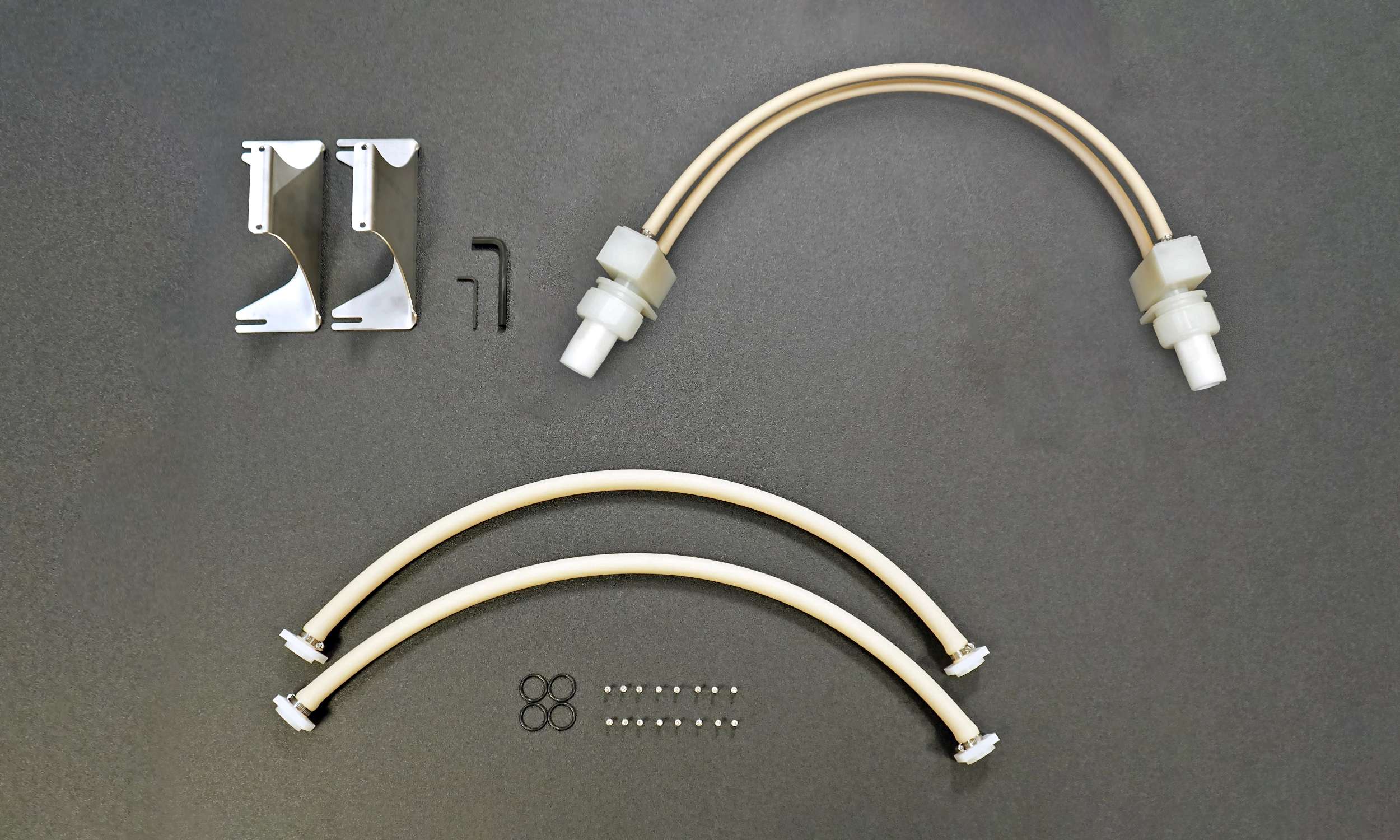

Was ist inbegriffen:
  • M5 peristaltische Dosierpumpe
  • Vorinstallierte Rohrbaugruppe
  • USB-Stick mit Bedienungsanleitung
  • Netzkabel
  • Ersatzschlauch-Kit
  • Bodenmontagehalterungen

Output

Rohrmaterial/-größe Vorschubgeschwindigkeit Höchstgeschwindigkeit Maximaler Druck MaxTemperature Erforderliche Rollenbaugruppe
GPH LPH ML/Min RPM PSI (bar) ° F (° C) Code
Flex-A-Prene®
NPP .0534 - 534 .2021 - 2021 3.369 – 33690 75 30 (2.1) 185 (85) A5-MNPP-R
NLL .0286 - 286.2 .1083 - 1083 1.806 – 18056 75 50 (3.4) 185 (85) A5-MNLL-R
NHL .0076 - 75.6 .0286 - 286 .4769 - 4769 75 65 (4.5) 185 (85) A5-MNHHL-R
Flex-A-Thane®
GKK .0154 - 154.2 .0584 - 583.6 .9728 - 9728 75 50 (3.4) 130 (54) A5-MGKK-R

Spezifikationen

Maximaler Betriebsdruck (ohne Pumpschläuche)
  • 65 bar (4.4 psig)
  • Anmerkungen: Siehe maximale Nenndrücke der einzelnen Pumpenschlauchbaugruppen.
Maximale Flüssigkeitstemperatur (ohne Pumpenschläuche)
  • 185 ° F (85 ° C)
  • Anmerkungen: Siehe individuelle Pumpwerksmontage max. Temperaturbewertungen.
Maximale Viskosität
  • 12,000 Centipoise
Maximale Saughöhe
  • 30 Fuß Wasser, 0 psig (9.14 m, 0 bar)
Umgebungstemperatur
  • 14 °F bis 115 °F (-10 °C bis 46 °C)
Umgebungstemperatur bei Lagerung
  • -40 ° F bis 158 ° F (-40 ° C bis 70 ° C)
Betriebsspannung
  • 115 VAC/60 Hz, 1 Ph
  • 230 VAC/60 Hz, 1 Ph
  • 220 VAC/50 Hz, 1 Ph
  • 240 VAC/50 Hz, 1 Ph
  • 230 VAC/50 Hz, 1 Ph
Netzkabeloptionen
  • 115V60Hz = NEMA 5/15 (USA)
  • 230V60Hz = NEMA 6/15 (USA)
  • 220V50Hz = CEE 7/VII (EU)
  • 240V50Hz = AS 3112 (Australien/Neuseeland)
  • 230 V 50 Hz = BS 1363/A (Großbritannien)
Motor
  • Bürstenloser Gleichstrom, 1 PS
Einstellbereich der Motorgeschwindigkeit
  • 10,000:1 (0.01 % – 100 % Motordrehzahl) Max. U/min = 75
Auflösung der Motordrehzahleinstellung
  • 0.1 %-Schritte > 1 % Motordrehzahl und < 100 %
  • 0.01 %-Schritte < 1 % Motordrehzahl
Display
  • 5-Zoll-Touchscreen-Farb-LCD, UV-beständig.
Anzeigesprachen
  • Englisch, Spanisch, Französisch, Deutsch und Portugiesisch wählbar
Maximale Gesamtabmessungen
  • 25.7" B x 30.1" H x 32.8" T (65.2 B x 76.4 H x 83.3 T cm)
Größe und Gewicht
  • 178 Pfund (80.7 kg)
Sicherheit
  • Programmierbares 6-stelliges Passwort
Ungefähres Versandgewicht
  • 180 Pfund (81.65 kg)
Gehäuse
  • NEMA 4X, Kydex
RoHS-konform
  • Ja
Standards
  • cETLus, CE, NSF61

Zubehör

KIT-M12

SATZ MIT 2 M12-KABELN, 10 FUSS LANG

In den Warenkorb
KABEL-UAC

USB-AC-KABEL

In den Warenkorb

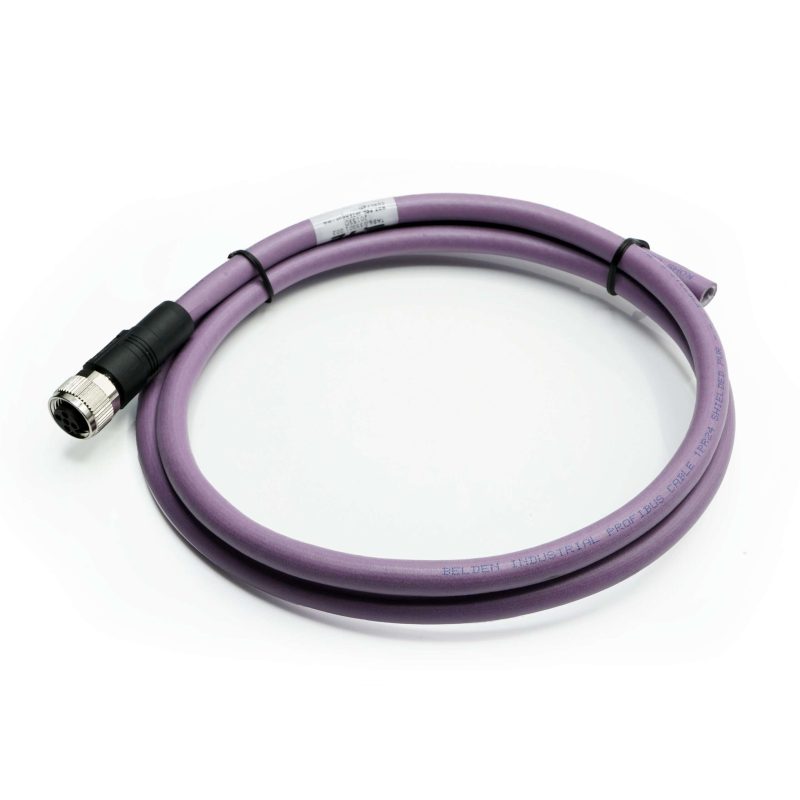

KIT-DP3
KIT-DP3

KABEL M12 NETZWERKBUSANSCHLUSS

In den Warenkorb

Ersatzteile

BildCatalog NumberBeschreibungPreisKaufen

Downloads

Titel
FLEXFLO Kommunale Vergleichstabelle

4.10 MB 24. Januar 2024
FLEXFLO Pumpen-EDS-Datei

11 KB 21. Februar 2024
FLEXFLO Pumpen-GDS-Datei

2 KB 21. Februar 2024
M5 Engineering-Spezifikationen

853.00 KB 22. Februar 2024
M5 Bedienungsanleitung – 80000-704

13.66 MB 12. Januar 2024
M5 Bedienungsanleitung [Français] – 80000-704

41.40 MB 24. März 2023
M5 Ersatzteilliste

1.45 MB 6. März 2023
M5 Technisches Datenblatt – 85000-188

793.25 KB 12. Februar 2024
M5 Technisches Datenblatt [Français] – 85000-188

519.80 KB 24. März 2023
Gemeindekatalog 2024 – 80000-708

13.09 MB 29. Dezember 2023
Broschüre zu Kommunalprodukten

2.98 MB 14. Februar 2024
