CFPS-1
CHEM-FEED® Simplex-Kufensystem aus Kunststoff
Die CHEM-FEEDDas ® CFPS-1 Engineered Skid System (für industrielle Anwendungen) wird komplett montiert geliefert und vereinfacht Installationen und Inbetriebnahmen. CHEM-FEED® CFPS-Kufen bestehen aus starkem, leichtem, chemikalien- und UV-beständigem Polyethylen und verfügen über leckagefreie, gewindelose Verbindungen. Zu den Rohrmaterialoptionen gehören PVC, CPVC, PVDF und Chem Proline® (PE).
Ein optionales SONIC-PRO® Chemikalien-Durchflussmesser ermöglicht eine genaue Messung der Chemikalienzufuhr und verfügt über einen isolierten 4-20-mA-Ausgang, Prozesssteuerung über konfigurierbare Halbleiterrelais sowie vom Benutzer konfigurierbare Durchflussraten- und Gesamtsollwertauslöser.
Technische Übersicht:
CFPS-1-Literatur
Bedienungsanleitung
CFPS-1 | CFPS-2 | CFPS-3 Bedienungsanleitung – 80000-599
Technische Datenblätter
CFPS-1 Technisches Datenblatt – 85000-160
Katalog
Eigenschaften
CHEM-FEED® Engineered Skid Systems wurden unter Verwendung solider Modellierungswerkzeuge für eine hervorragende Rohrleitungsinstallation und einfache Komponentenwartung entworfen und konstruiert. Maßgeschneiderte Universal-Montageblöcke ermöglichen eine einfache Wartung und den Austausch von Komponenten.
Vorteile:
- Unkompliziertes Chemikalienzufuhrgestell: einfach zu bestellen, einbaufertig, 2 Wochen Lieferzeit
- Visuelle Durchflussanzeige zur visuellen Bestätigung, dass die Chemikalie fließt
- Alle installierten Komponenten sind zur einfachen Wartung mit Kugelhähnen isoliert
Überlegenes Design:
- Hergestellt aus starkem, chemikalien- und UV-beständigem Polyethylen
- Strapazierfähige Wand- und Bodenhalterungen im Lieferumfang enthalten
- Optionaler Chemikalienzufuhr-Durchflussmesser zur genauen Messung der Chemikalienabgabe von der Dosierpumpe
- Optionale lokale Kabelanschlüsse, leicht zugängliche Stromversorgung und Ein-/Ausgänge
Sicherheitsvorrichtungen:
- Gewindestopfen zur Reinigung und Umleitung von Überlauf im Tropfauffangbehälter
- Kugelhähne sind zur Sicherheit des Bedieners entlüftet
- Leckagefreie gewindelose Verbindungen, um eine leckagefreie Chemikalienzufuhr zu gewährleisten
Was ist inbegriffen:
Standard
- Rohrleitungen/Verbindungen – Spezifizieren Sie aus PVC, CPVC, PVDF oder Chem Proline® (PE)
- Druckentlastungsventil – Schützt das System vor Überdruck, Einstellbereich 10–150 psi, maximaler Systemdruck 150 psi
- Rückschlagventil – Schützt den Benutzer vor Rückfluss während der Pumpenwartung
- Durchflussanzeige – Bietet eine visuelle Anzeige der chemischen Bewegung durch das System
- Einlass-Y-Sieb – Empfohlen für Membranpumpensysteme
Optionale Komponenten (siehe Produktmatrix)
- Kalibrierzylinder – Bestätigen Sie die Pumpenleistung unter Systembedingungen. Geben Sie Flaschenvolumina von 1.6 GPH bis 64 GPH an.
- Pulsationsdämpfer – Schützen Sie die Systemkomponenten vor Pulsation. Nur für Membranpumpensysteme empfohlen
- Manometer mit Schutz – Isolieren und schützen Sie das Manometer des Systems. Geben Sie Druckbereiche von 0-30 psi, 0-100 psi oder 0-200 psi an
- S6A Chemikalien-Durchflussmesser – Liefert 4-20 mA und Impulsausgangsdaten an SCADA und an die Pumpe, um die Chemikalienzufuhr zu überprüfen
- Anschlusskasten: Pumpen vorverdrahtet für einfachen Zugang zu allen elektrischen Signalkabeln
- Steckdosenbox: Entwickelt für den Einsatz an nassen, feuchten oder trockenen Orten
- Gegendruckventil – Schützt den Benutzer vor Rückfluss während der Pumpenwartung
- Druckschalter mit Schutz – Aktivieren oder deaktivieren Sie Geräte, wenn der Druck in einem Rohrleitungssystem auf einen eingestellten Druck ansteigt oder abfällt
Spezifikationen
Gleitrahmen
- Struktur aus chemisch beständigem Polyethylen. Schweißverbindungskonstruktion.
Maximaler Arbeitsdruck
- 150 bar (10.3 psig)
Umgebungstemperaturbereich
- -14 °C bis 115 °C (10 °F bis 46 °F)
Robben
- FKM-Dichtungen (optional EPDM).
Y-Sieb (S)
- PVC-Körper, 1/32” Maschenweite
Universelle Montageblöcke
- PA12
Verlängerte Montagehalterungen für Pumpen
- 316 rostfreier Stahl
Skid-Montage-Fußpolster
- 316 rostfreier Stahl
Schlauchklemmen
- SS-Band der Serie 300, SS-Schraube der Serie 400
Gewerkschaften (U)
- PVC-Körper, Zeitplan 80
Kugelhähne (V)
- Echte Verbindungen, PVC-Körper, PTFE-Wellenlager und -Sitze
Pulsationsdämpfer (PD)
- CPVC-Körper, Volumen 10 Kubikzoll
Rückschlagventil (CV)
- PVC-Körper. Öffnungsdruck: 1.0-1.5 psi. Maximaler Arbeitsdruck: Einlass = 150 psi, Rückseite = 100 psi.
Durchflussanzeige (F)
- Bearbeitetes gegossenes Acryl, PVC-Anschlüsse, Keramikkugel, PVDF-Kugelstopper, PVC-Halbanschlüsse.
Überdruckventil (PRV)
- Gehäuse aus PVC, Druckmittler aus PTFE. Nicht medienberührte Komponenten: Sekundärdichtung aus EPDM, Feder aus verzinktem Stahl, externe Hardware aus Edelstahl, Druckeinstellschraube aus HDPE. Stufenlose Einstellung von 10-150 psi.
Kalibrierzylinder (CC)
- PVC-Körper, PVC-Endkappen, 1/2-Zoll-PVC-Rohrauslass. Verfügbare Volumina: 1.6 GPH (100 ml), 4 GPH (250 ml), 8 GPH (500 ml), 16 GPH (1000 ml), 32 GPH (2000 ml) und 64 GPH (4000 ml).
Messgerät mit Schutz (G)
- Manometer: flüssigkeitsgefüllter Edelstahl mit Ausblasstopfen, Bodenmontage, 1/4” NPT-Anschlüsse. Verfügbare Druckbereiche: 0-30 psi, 0-100 psi, 0-200 psi. Guard: PVC-Körper, temperaturkompensiert, ölgefüllt.
Schlauch (T)
- Verstärktes geflochtenes PVC, max. 200 psi, erfüllt NSF-Standard. 51. Die flexiblen Pumpeneinlass- und -auslass-Schlauchverbindungen sind an Halbverschraubungen angeschlossen und mit Edelstahlklemmen am Stecknippel befestigt.
Pumpe (separat erhältlich)
- FLEXFLO® Schlauchpumpen der Modelle A1, A2, A3 oder A4
- CHEM-FEED® Membranpumpen der Modelle CD1, C2, C3 oder CD3
Rohrleitungen
- Einzelkufe: 1/2” PVC Schedule 80 (optional CPVC, PVDF, PE).
- Duplex Skid: 1” Einlass & 1/2” Auslass PVC Schedule 80 (optional CPVC, PVDF, PE).
- Triplex Skid: 1” Einlass & 1/2” Auslass PVC Schedule 80 (optional CPVC, PVDF, PE).
Befestigungsmaterial
- 18-8 Edelstahl
- Einzelpumpensystem
- – Wand- oder Bodenmontage zulässig
- Duplex-Pumpensystem
- – Wand- oder Bodenmontage zulässig
- Triplex-Pumpensystem
- – Nur Bodenmontage zulässig
Ungefähres Versandgewicht
- Einzelpumpensystem
- – Standard: 80 Pfund (36 kg)
- – Mit montierter Pumpe: 140 kg (64 lb.)
- Duplex-Pumpensystem
- – Standard: 120 Pfund (54 kg)
- – Mit montierten Pumpen: 240 kg (109 lbs)
- Triplex-Pumpensystem
- – Standard: 200 Pfund (91 kg)
- – Mit montierten Pumpen: 380 kg (172 lbs)

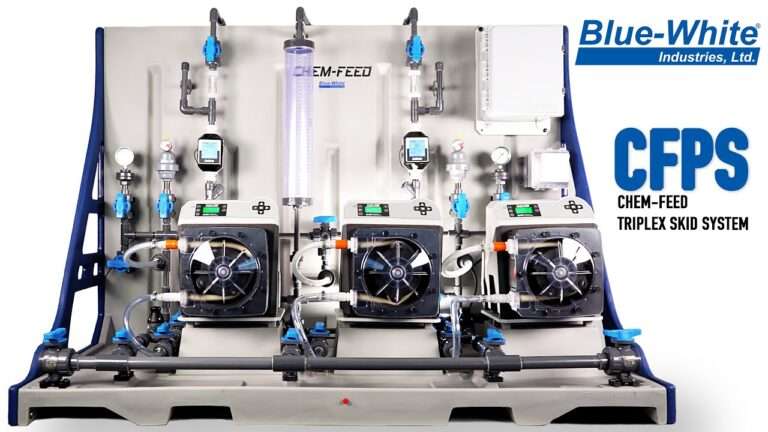

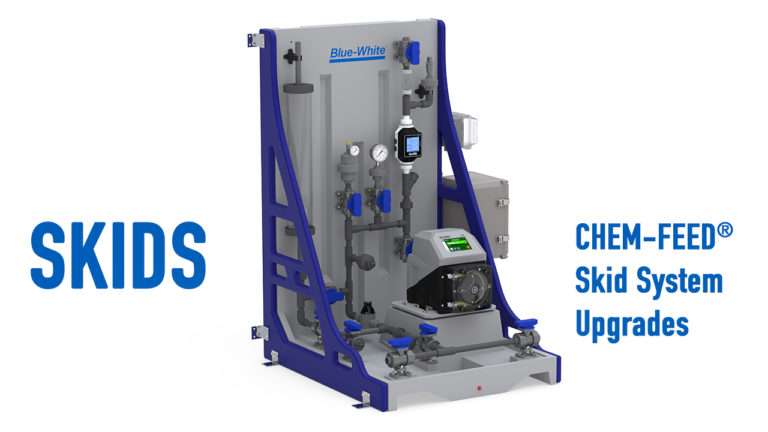

Videos
