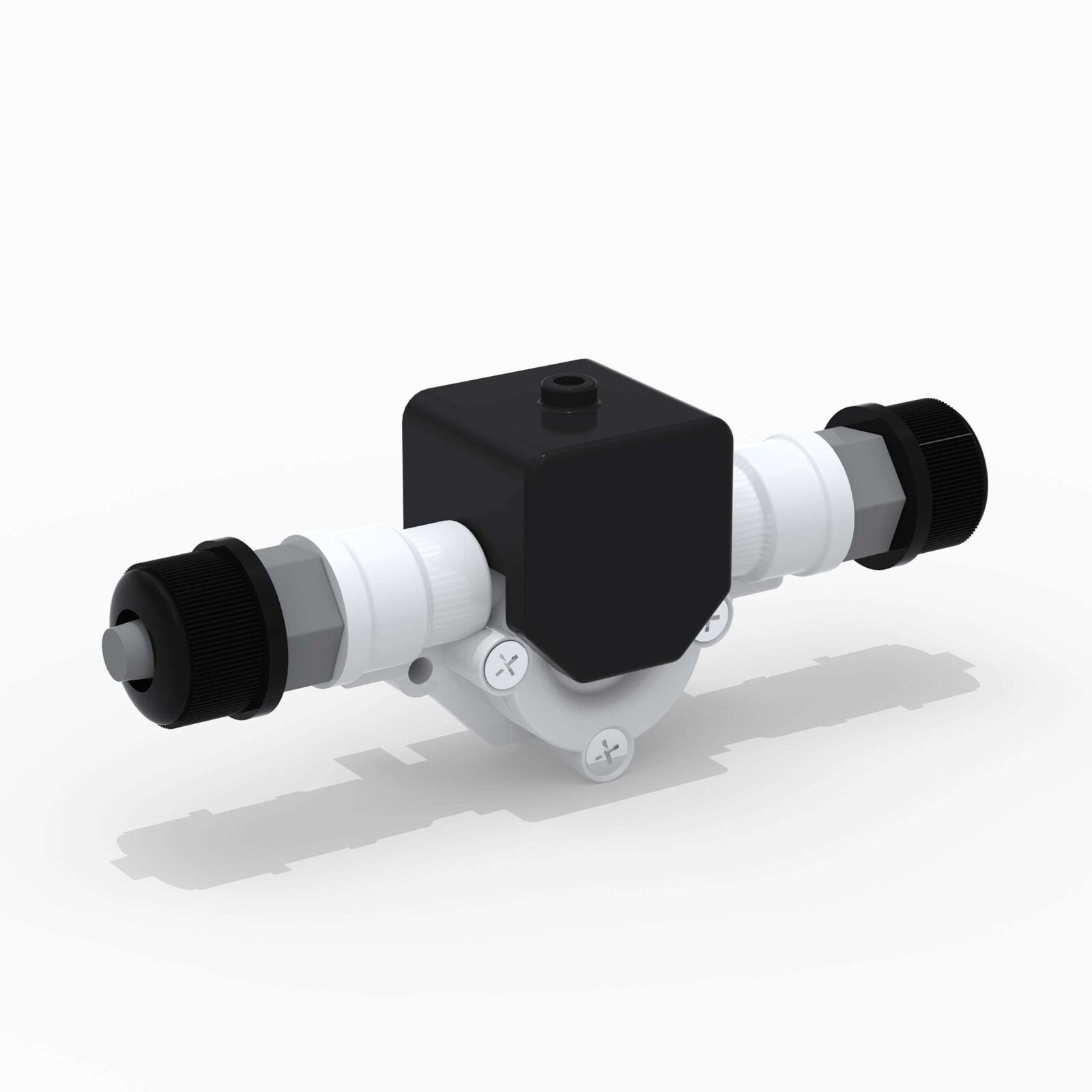

MIKRO-FLO
Digitaler Schaufelrad-Durchflusssensor
- F/NPT-, Socket Fusion- und Butt Fusion-Anschlüsse
- OEM Optionen verfügbar
Technische Übersicht:
GPM
.008 - 1.85
LPM
.03 - 7
PSI
150
Bar
10
Fahrenheit (° F)
200
Celsius (° C)
93
Körper-Material
PVC, PVDF, Polypropylen
Rohrgrößen
⅛”, ¼”, ½” IG/NPT
Literatur
MICRO-FLO-Literatur
Eigenschaften
- Hochpräzise digitale Schaufelradtechnologie.
- 1/8”, 1/4” oder 1/2” NPT, 1/4”OD oder 3/8”OD Schlauchgrößen.
- Durchflussraten von 30 bis 7000 Milliliter pro Minute.
- FV = Keine Anzeige. Nur Sensor. 5 VDC stromziehender Ausgang
- Undurchsichtige chemikalienbeständige PVDF-Linse.
- Wetterfestes Valoxs PBT-Gehäuse. NEMA-4X
Was ist inbegriffen:
- Durchflusssensor x1
- Bedienungsanleitung
Spezifikationen
Max. Arbeitsdruck:
- 150 psig (10 bar) bei 70 F (21 C)
Max. Flüssigkeitstemperatur:
- 200 °C (93 °F) bei 0 PSI
Vollständige Genauigkeit
- + / - 6%
Eingangsleistungsanforderung:
- 9 - 28 VDC
- Optionale AC/DC-Transformatoren erhältlich
Sensorart:
- Infrarot-Lichtstrahl
Nur Sensorausgang:
- 5V DC digitale Rechteckwelle (3-Draht)
Sensorausgangskabel:
- 3-adriges abgeschirmtes Kabel, 6 Fuß
Gehäuse:
- NEMA-Typ 4X, (IP56)
Ungefähres Versandgewicht:
- 1 lb. (45 kg)
Bestellen Sie jetzt
Hier gibt es nichts anzuzeigen
Messbereiche
115-V-Modelle mit 1/4-Zoll-F/NPT-Anschlüssen
| Unze/Min | ML/MIN | FV-Modellnummer |
|---|---|---|
| 1 bis 10 | 30 bis 300 | FV1-101-7V |
| 3.5 bis 35 | 100 bis 1000 | FV1-201-7V |
| 7 bis 70 | 200 bis 2000 | FV1-301-7V |
| 10 bis 100 | 300 bis 3000 | FV1-401-7V |
| 17 bis 170 | 500 bis 5000 | FV1-501-7V |
| 24 bis 240 | 700 bis 7000 | FV1-601-7V |
115-V-Modelle mit 1/8-Zoll-F/NPT-Anschlüssen
| Unze/Min | ML/MIN | FV-Modellnummer |
|---|---|---|
| 1 bis 10 | 30 bis 300 | FV1-101-5V |
| 3.5 bis 35 | 100 bis 1000 | FV1-201-5V |
| 7 bis 70 | 200 bis 2000 | FV1-301-5V |
| 10 bis 100 | 300 bis 3000 | FV1-401-5V |
| 17 bis 170 | 500 bis 5000 | FV1-501-5V |
| 24 bis 240 | 700 bis 7000 | FV1-601-5V |
115-V-Modelle mit 3/8-Zoll-AD-Schlauchanschlüssen
| Unze/Min | ML/MIN | FV-Modellnummer |
|---|---|---|
| 1 bis 10 | 30 bis 300 | FV1-101-6V |
| 3.5 bis 35 | 100 bis 1000 | FV1-201-6V |
| 7 bis 70 | 200 bis 2000 | FV1-301-6V |
| 10 bis 100 | 300 bis 3000 | FV1-401-6V |
| 17 bis 170 | 500 bis 5000 | FV1-501-6V |
| 24 bis 240 | 700 bis 7000 | FV1-601-6V |
