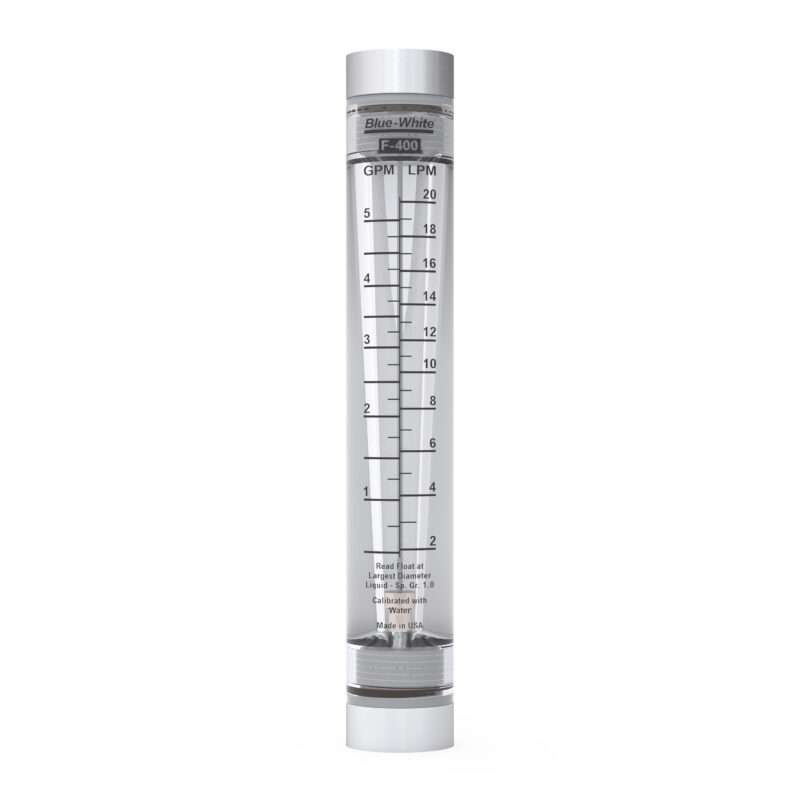

Das F-400 Visum
Acryl-Durchflussmesser
Die Durchflussmesser der F-400N-Serie sind aus hochwertigem geglühtem Acryl gefertigt und auf ein klares Finish poliert. Skalen sind mit einem weißen Rückreflektor zum einfachen Ablesen auf den Zählerkörper siebgedruckt. Die Adapter bestehen aus Polypropylen, das für zusätzliche Festigkeit mit Spannringen aus Aluminium verstärkt ist, und die O-Ringe sind aus FKM.
Technische Übersicht:
GPM
.025 - 5
LPM
.1 - 20
PSI
150
Bar
10.3
Fahrenheit (° F)
150
Celsius (° C)
65
Körper-Material
Acrylic
Rohrgrößen
¼", ⅜", ½" IG/NPT
Informationsmaterial
F-400 Literatur
Bedienungsanleitung
F-400 Bedienungsanleitung – 80000-362
Technische Datenblätter
F-400N Technisches Datenblatt – 85000-032
Katalog ansehen
3D-Visualisierung
Funktionen und Vorteile der pulse view-Anwendung
Übersicht
Wesentliche Eigenschaften
- Langlebiger, hochglanzpolierter Meterkörper aus einem Stück.
- Geglüht für zusätzliche Festigkeit und chemische Beständigkeit.
- Zulässig für Installationen im Freien (zulässig bei direkter Sonneneinstrahlung)
- Permanente, direkt ablesbare Skala.
- Weißer Rückreflektor für einfaches Ablesen.
- Standardschwimmer und Führungsstangen aus Edelstahl 316
Technische
Spezifikationen
Max. Arbeitsdruck
150 PSI (10.3 bar) bei 70˚F (21˚C)
max. Flüssigkeitstemperatur
150 °C (65 °F) bei 0 psig
Vollständige Genauigkeit
+ / - 5%
Material des Messgerätegehäuses
Acrylic
Schwimmermaterial
316ss, PVDF oder PTFE
variiert je nach Modell
O-Ring-Dichtungsmaterial
FKM
Adaptermaterial
Polypropylen
Ca. Versandgewicht
½ Pfund.
.23 kg
Kaufen
Order Aktuell
20 Modelle
| Bild | Catalog Number | Beschreibung | Adapter F/NPT | Schwimmermaterial | O-Ring-Material | Preis | In den Warenkorb |
|---|---|---|---|---|---|---|---|
| F-40500LN-8-E | F-400N .5-5 GPM ACRYL .50″ F/NPT MIT EP-O-RINGEN | ½" Innengewinde NPT, Polypropylen | 316SS | EP | $153.00 | In den Warenkorb | |
| F-40500LN-8 | F-400N .5-5 GPM ACRYL .50″ F/NPT | ½" Innengewinde NPT, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40500LN-6 | F-400N .5-5 GPM ACRYL .37″ F/NPT | ⅜” Innengewinde NPT, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40377LN-8-E | F-400N .3-3 GPM ACRYL .50″ F/NPT EP-O-RINGE | ½" Innengewinde NPT, Polypropylen | 316SS | EP | $153.00 | In den Warenkorb | |
| F-40500LN-4 | F-400N .5-5 GPM ACRYL .25″ F/NPT | ¼ Zoll NPT-Innengewinde, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40377LN-8 | F-400N .3-3 GPM ACRYL .50″ F/NPT | ½" Innengewinde NPT, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40377LN-4 | F-400N .3-3 GPM ACRYL .25″ F/NPT | ¼ Zoll NPT-Innengewinde, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40377LN-6 | F-400N .3-3 GPM ACRYL .37″ F/NPT | ⅜” Innengewinde NPT, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40376LN-8-E | F-400N .2-2 GPM ACRYL .50″ F/NPT EP O-RING | ½" Innengewinde NPT, Polypropylen | 316SS | EP | $153.00 | In den Warenkorb | |
| F-40376LN-6 | F-400N .2-2 GPM ACRYL .37″ F/NPT | ⅜” Innengewinde NPT, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40376LN-8 | F-400N .2-2 GPM ACRYL .50″ F/NPT | ½" Innengewinde NPT, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40375LN-8-E | F-400N .1-1 GPM ACRYL .50″ F/NPT MIT EP-O-RINGEN | ½" Innengewinde NPT, Polypropylen | PTFE | EP | $153.00 | In den Warenkorb | |

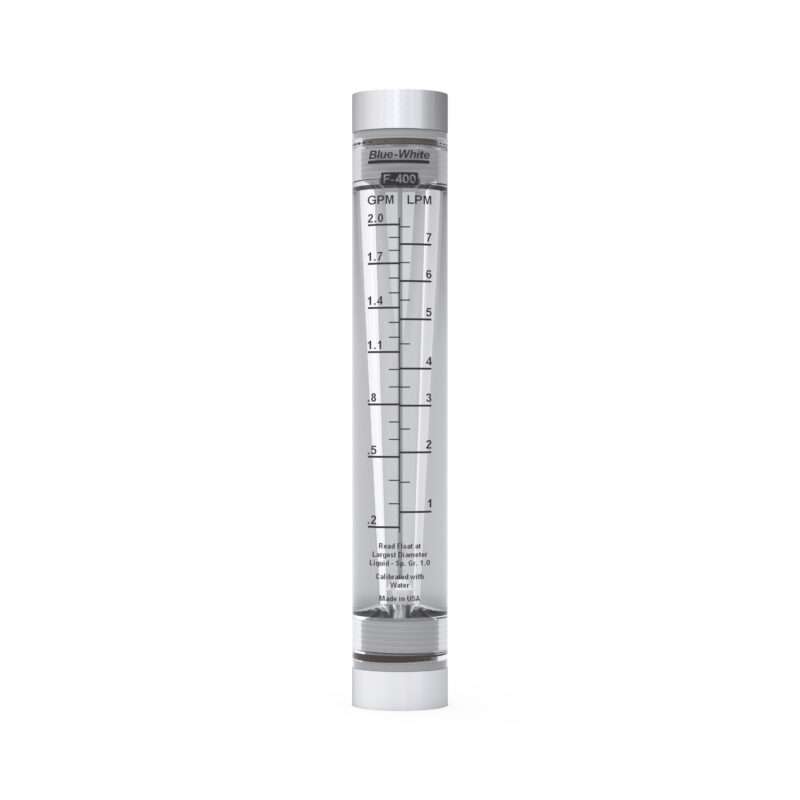

| F-40376LN-4 | F-400N .2-2 GPM ACRYL .25″ F/NPT | ¼ Zoll NPT-Innengewinde, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40375LN-8 | F-400N .1-1 GPM ACRYL .50″ F/NPT | ½" Innengewinde NPT, Polypropylen | PTFE | FKM | $153.00 | In den Warenkorb | |
| F-40375LN-6 | F-400N .1-1 GPM ACRYL .37″ F/NPT | ⅜” Innengewinde NPT, Polypropylen | PTFE | FKM | $153.00 | In den Warenkorb | |
| F-40375LN-6-E | F-400N .1-1 GPM ACRYL .37″ F/NPT MIT EP-O-RINGEN | ⅜” Innengewinde NPT, Polypropylen | PTFE | EP | $153.00 | In den Warenkorb | |

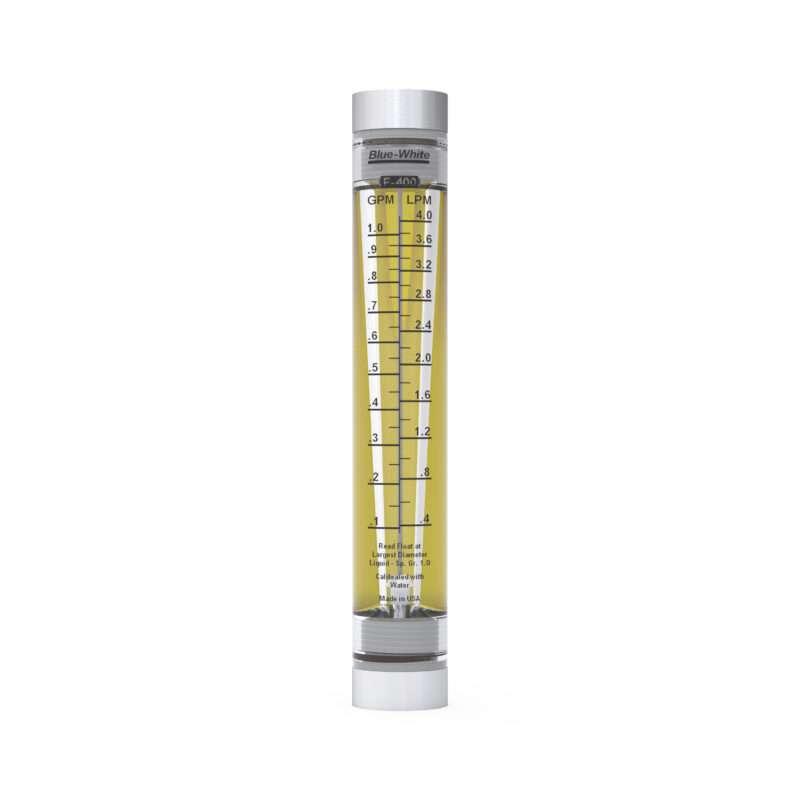

| F-40375LN-4 | F-400N .1-1 GPM ACRYL .25″ FNPT | ¼ Zoll NPT-Innengewinde, Polypropylen | PTFE | FKM | $153.00 | In den Warenkorb | |
| F-40050LN-8-E | F-400N .05-.50 GPM ACRYL .50″ F/NPT MIT EP-O-RINGEN | ½" Innengewinde NPT, Polypropylen | 316SS | EP | $153.00 | In den Warenkorb | |
| F-40050LN-8 | F-400N .05-.50 GPM ACRYL .50″ F/NPT | ½" Innengewinde NPT, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb | |
| F-40050LN-6 | F-400N .05-.50 GPM ACRYL .37″ F/NPT | ⅜” Innengewinde NPT, Polypropylen | 316SS | FKM | $153.00 | In den Warenkorb |
Bestell-Info
Meter Ranges
Standard-Serie:
Ausgestattet mit Führungsstange aus 316 SS
| MODELL NR. | GPM | LPM | ADAPTER F/NPT | ADAPTERMATERIAL | SCHWIMMMATERIAL |
|---|---|---|---|---|---|
| F-40250LN-4 | 0.025 – 0.250 | 0.1 – 1.0 | 1 / 4 " | Polypropylen | PVDF |
| F-40250LN-6 | 0.025 – 0.250 | 0.1 – 1.0 | 3 / 8 " | Polypropylen | PVDF |
| F-40050LN-4 | 0.050 – 0.500 | 0.2 – 2.0 | 1 / 4 " | Polypropylen | 316 SS |
| F-40050LN-6 | 0.050 – 0.500 | 0.2 – 2.0 | 3 / 8 " | Polypropylen | 316 SS |
| F-40375LN-6 | 0.1 – 1.0 | 0.4 – 4.0 | 3 / 8 " | Polypropylen | PTFE |
| F-40375LN-8 | 0.1 – 1.0 | 0.4 – 4.0 | 1 / 2 " | Polypropylen | PTFE |
| F-40376LN-6 | 0.2 – 2.0 | 1.0 – 7.5 | 3 / 8 " | Polypropylen | 316 SS |
| F-40376LN-8 | 0.2 – 2.0 | 0.1 – 7.5 | 1 / 2 " | Polypropylen | 316 SS |
| F-40377LN-6 | 0.3 – 3.0 | 1.5 – 11 | 3 / 8 " | Polypropylen | 316 SS |
| F-40377LN-8 | 0.3 – 3.0 | 1.5 – 11 | 1 / 2 " | Polypropylen | 316 SS |
| F-40500LN-6 | 0.5 – 5.0 | 2.0 – 20 | 3 / 8 " | Polypropylen | 316 SS |
| F-40500LN-8 | 0.5 – 5.0 | 2.0 – 20 | 1 / 2 " | Polypropylen | 316 SS |
Ansehen
Produkt Videos
Kaufen
Zubehör
Kaufen
Ersatz Ersatzteile
| Bild | Catalog Number | Beschreibung | Preis | Kaufen |
|---|
Dokumentation
Downloads
| Titel | Typ | Größe | Aktualisiert | Herunterladen |
|---|---|---|---|---|
| Bedienungsanleitung 1 Datei | ||||
| F-400 Bedienungsanleitung – 80000-362 | 1.02 MB | May 8, 2026 | Herunterladen | |
| Technisches Merkblatt 1 Datei | ||||
| F-400 Technisches Datenblatt – 85000-032 | 139.65 KB | 31. Dezember 2025 | Herunterladen | |
| Anleitungen 1 Datei | ||||
| Kurzanleitung für Acryl-Durchflussmesser – 80000-702 | 362.34 KB | May 13, 2026 | Herunterladen | |
| Broschüre 3 Dateien | ||||
| Broschüre zu Industrieprodukten | 3.09 MB | 13. März 2026 | Herunterladen | |
| Broschüre zu Kommunalprodukten | 3.10 MB | 13. März 2026 | Herunterladen | |
| Vergleichstabelle für Durchflussmesser mit variabler Fläche | 703.33 KB | 22. August 2025 | Herunterladen | |
| Katalog ansehen 1 Datei | ||||
| Industriekatalog 2026 – 80000-707 | 17.00 MB | 2. Juli 2026 | Herunterladen | |
| Ersatzteilliste 1 Datei | ||||
| F-400 Ersatzteilliste | 470.22 KB | May 8, 2026 | Herunterladen | |
| Verkaufsbroschüre 2 Dateien | ||||
| Broschüre zu Industrieprodukten | 3.09 MB | 13. März 2026 | Herunterladen | |
| Broschüre zu Kommunalprodukten | 3.10 MB | 13. März 2026 | Herunterladen | |
