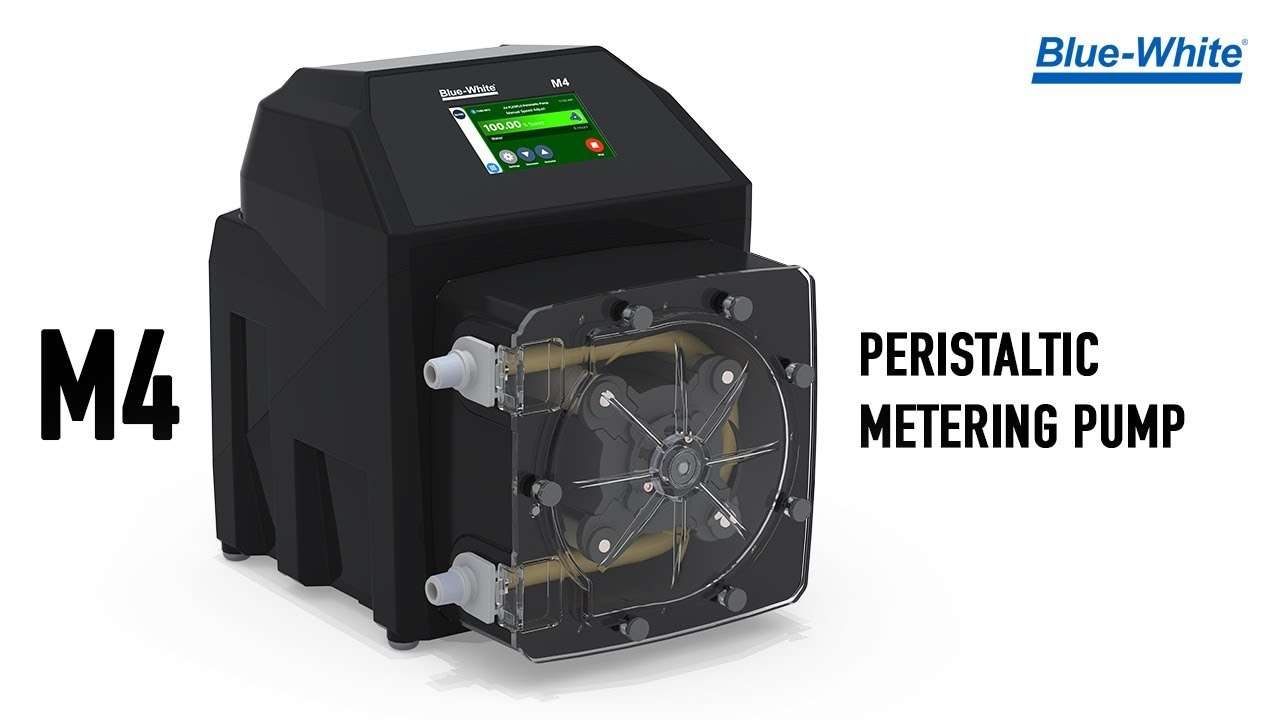

M4
FLEXFLO® Peristaltic Metering Pump
Erleben Sie Chemikaliendosierung der nächsten Stufe mit dem FLEXFLO® M4 Peristaltische Dosierpumpe. Der M4 kombiniert genaue Dosierung bei Förderdrücken von bis zu 125 PSI, intuitive, symbolbasierte Touchscreen-Bedienelemente und IP-zertifizierte M12-Anschlussanschlüsse, die vor Feuchtigkeit, Staub, Vibrationen und Temperaturschwankungen schützen.

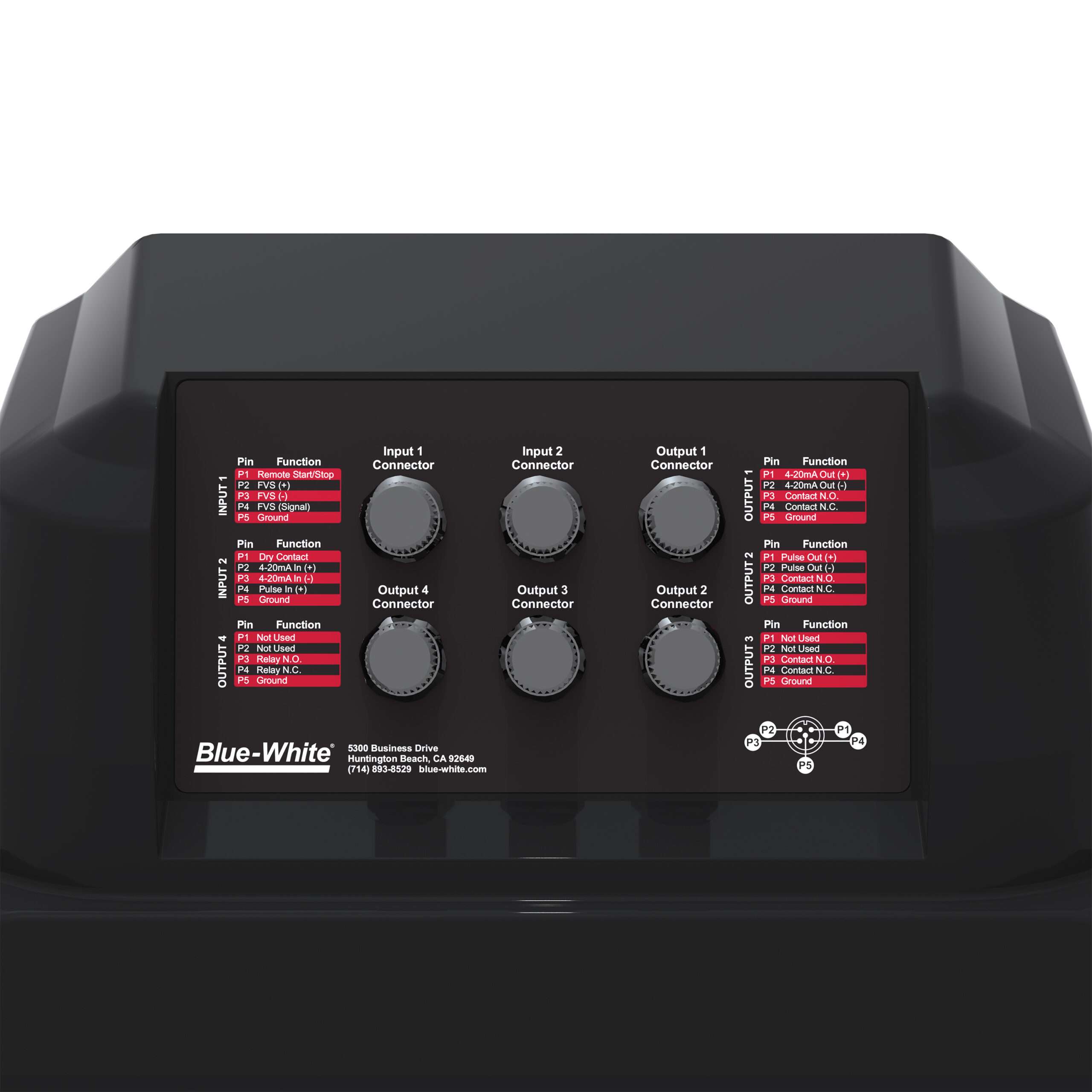

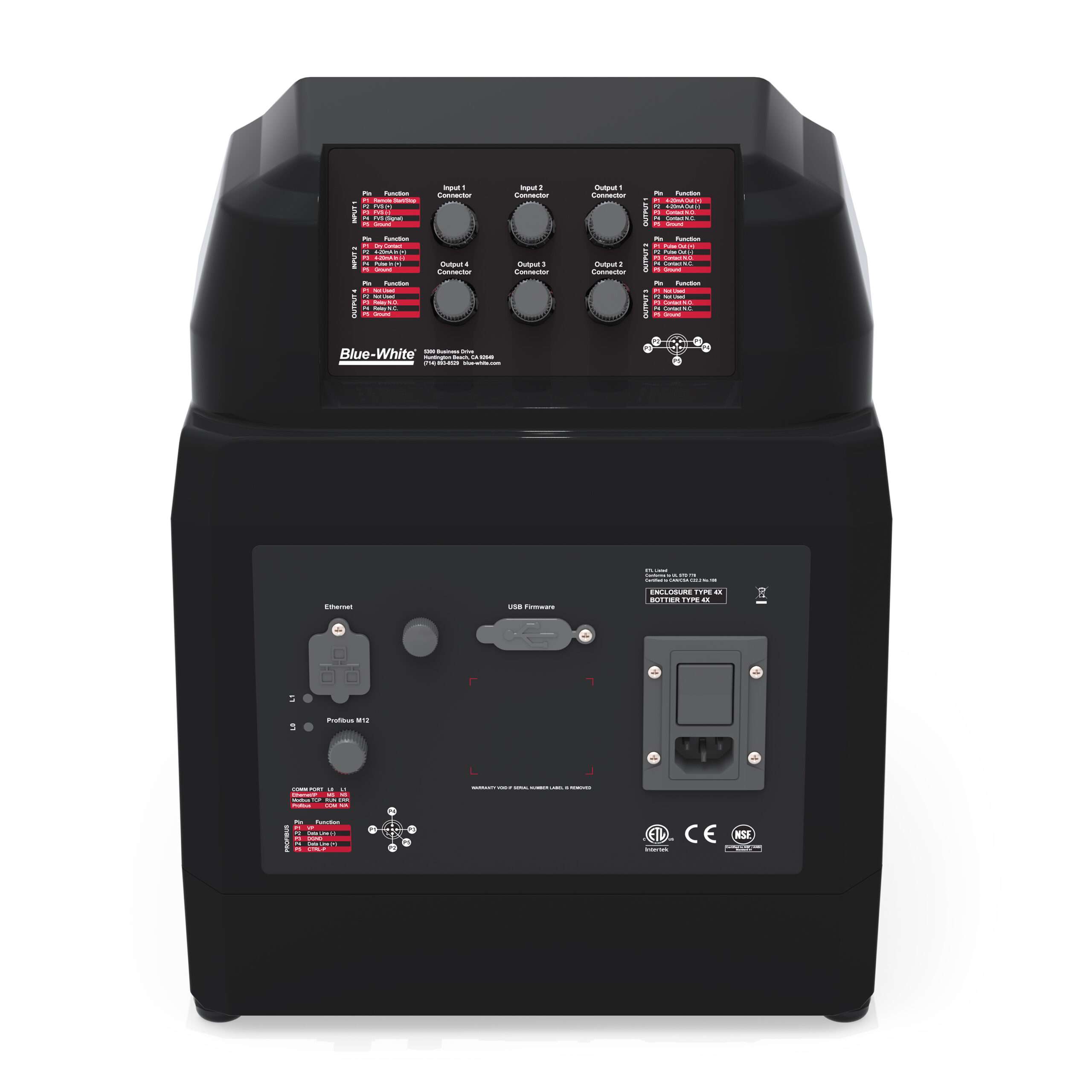

Zu den M4-Fernsteuersignaloptionen gehören Impuls, 4–20 mA, Modbus TCP, EtherNet/IP und Profibus für eine verbesserte Überwachung und Automatisierung für kritische Mess- und Übertragungsanwendungen.
Technische Übersicht:
GPH
.0028 - 158.5
LPH
.0108 - 600
ml / min
.1800 - 10000
Druckscheiben
125 PSI (8.6 Bar)
Einstufung
NEMA-4X (IP66)
Grundsätze
cETLus, CE, NSF61
Kontrollmethoden
Manuell, Remote Analog/Digital, EtherNet/IP, Modbus TCP/IP, Profibus
Labor-Stromversorgungen
100 bis 240 VAC-50/60 Hz
Informationsmaterial
M4 Literatur
Bedienungsanleitung
M4 Bedienungsanleitung – 80000-617
Technische Datenblätter
M4 Technisches Datenblatt – 85000-158
Anleitungen
Technische Daten
M4 Engineering-Spezifikationen
Broschüren
Katalog ansehen
3D-Visualisierung
Funktionen und Vorteile der pulse view-Anwendung
Eigenschaften
Vorteile:
- Selbstansaugend – auch gegen maximalen Leitungsdruck. Bypassventile sind nicht erforderlich. Kann nicht dampfsperren oder Prime verlieren. 30 Fuß Saughöhe. Sanfte Pumpwirkung mit geringer Scherung.
- Die Schlauchbrucherkennung (TFD) erkennt einen Schlauchbruch, indem sie eine Chemikalie im Pumpenkopf erkennt. Keine Fehlauslösung – Patentiert
- Optionales Zweikanal-Schlauchdesign für optimale Leistung und Druckfähigkeit
Kommunikation und Schnittstelle:
- 5-Zoll-Touchscreen-LCD-Farbdisplay
- Benutzerfreundliche Konfigurationen
-
Kontrollmethoden:
- Manuelle Kontrolle
- 4-20 mA Eingang
- Fernstart / -stopp
- Impulseingang
- Frequenzeingang
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Alarmausgänge
- FVS
- Relaisausgang
Überlegenes Design:
- 5 Jahre Garantie
- Turndown-Verhältnis von 10,000:1
- NEMA 4X (IP66) abwaschbares, chemisch beständiges Gehäuse
- Hochleistungsrotor bedeutet kein Durchbiegen und erhöhte Genauigkeit ohne Metallfedern oder Scharniere, die korrodieren könnten.
Sicherheitsvorrichtungen:
- Tube Failure Detection (TFD) erkennt Rohrbrüche und verhindert so das Verschütten gefährlicher Chemikalien
- Sicherheitsprogrammierbares 6-stelliges Passwort zum Schutz vor Manipulationen
Verfügbare optionale Komponenten:
- Verlängerte Montagehalterungen (72000-380) – 1 Paar, Edelstahl, 4 Edelstahlschrauben

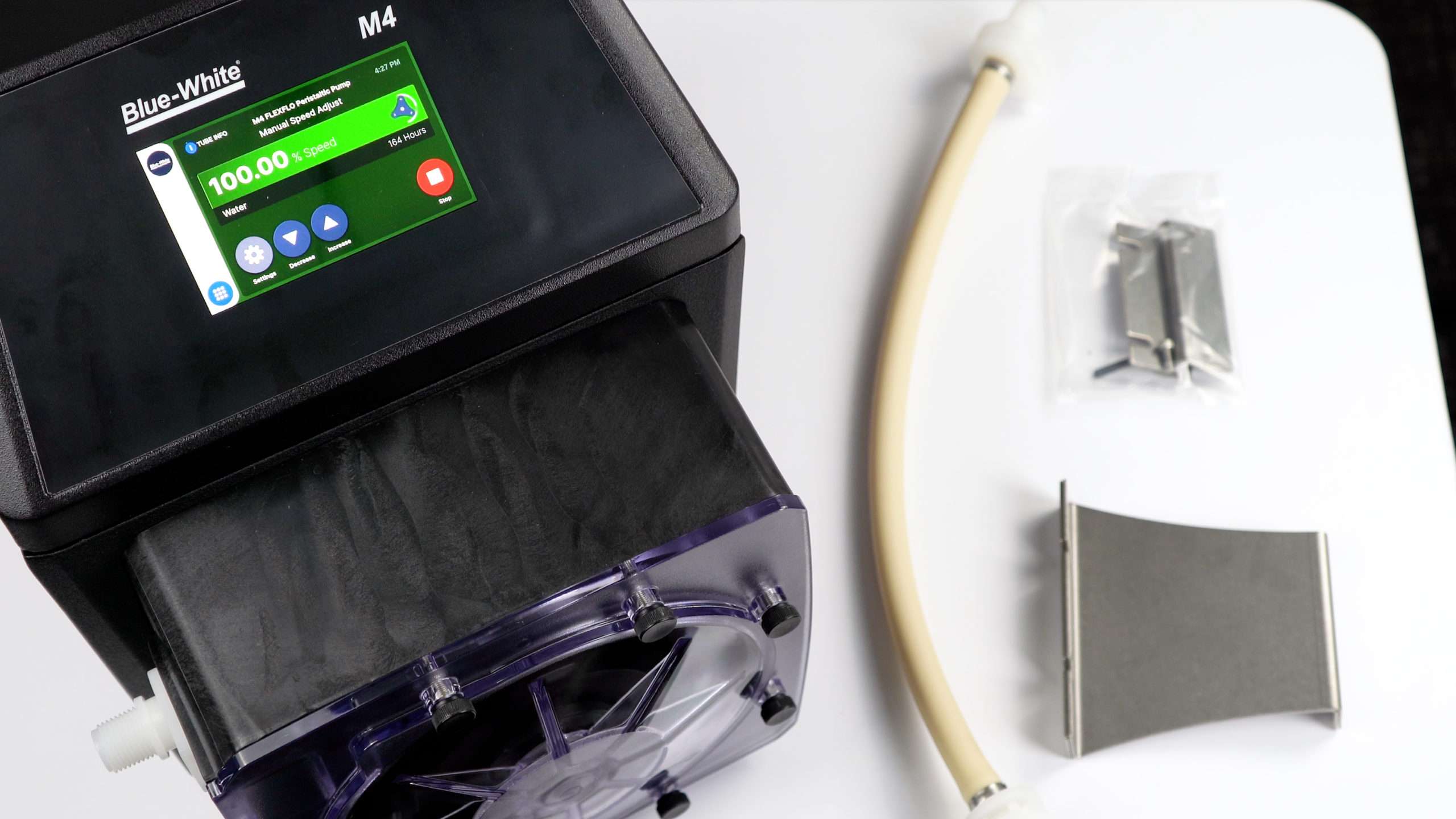

Was ist inbegriffen:
- M4 peristaltische Dosierpumpe
- Zwei Rohrbündel
-
Mit „B“ ½“ Schlauchtülle und „M“ M/NPT Anschlüssen:
- Saugfußventil / Sieb
- Rohrinstallationswerkzeug
- Montageteile
Ausgang
| Rohrmaterial/-größe | Vorschubgeschwindigkeit | Höchstgeschwindigkeit | Maximaler Druck | MaxTemperature | Erforderliche Rollenbaugruppe | ||
| GPH | LPH | ML/Min | RPM | PSI (bar) | ° F (° C) | Code | |
| Flex-A-Prene® | |||||||
| NH | .0028 - 28.5 | .0108 - 108 | .180 - 1800 | 125 | 125 (8.6) | 185 (85) | A4-MNH-R |
| NHL | .0028 - 28.5 | .0108 - 108 | .180 - 1800 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NK | .0050 - 50.7 | .0192 - 192 | .320 - 3200 | 125 | 80 (5.5) | 185 (85) | A4-MNH-R |
| NHH | .0054 - 54.4 | .0204 - 204 | .340 - 3400 | 125 | 100 (6.9) | 185 (85) | A4-MNH-R |
| NHL | .0054 - 54.0 | .0204 - 204 | .340 - 3400 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NL | .010 - 100.0 | .0378 - 378 | .630 - 6300 | 125 | 50 (3.4) | 185 (85) | A4-MNL-R |
| NP | .015 - 158.5 | .0600 - 600 | 1.00. - 10000 | 125 | 30 (2.1) | 185 (85) | A4-MNL-R |
| Flex-A-Chem® | |||||||
| TH | .0025 - 25.40 | .0096 - 96 | .1600 - 1600 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TK | .0054 - 54.00 | .0204 - 204 | .3400 - 3400 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TKK | .0126 - 126.0 | .0477 - 477.0 | .800 - 8000 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| Flex-A-Thane® | |||||||
| GH | .0039 - 39.6 | .0150 - 150 | .250 - 2500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GHH | .0071 - 71.0 | .0269 - 269 | .448 - 4480 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GK | .0055 - 55.5 | .0210 - 210 | .350 - 3500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GKK | .010 - 100.0 | .0378 - 378 | .630 - 6300 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
Spezifikationen
Maximaler Betriebsdruck (ohne Pumpschläuche)
- 125 bar (8.6 psig)
- HINWEIS: Siehe individuelle Pumpenschlauchbaugruppe max. Druckstufen.
Maximale Flüssigkeitstemperatur (ohne Pumpenschläuche)
- 185 ° F (85 ° C)
- HINWEIS: Siehe individuelle Pumpenschlauchbaugruppe max. Temperaturbewertungen.
Maximale Viskosität
- 12,000 Centipoise
Maximale Saughöhe
- 30 Fuß Wasser, 0 psig (9.14 m, 0 bar)
Umgebungstemperatur
- 14 °F bis 115 °F (-10 °C bis 46 °C)
Umgebungstemperatur bei Lagerung
- -40 ° F bis 158 ° F (-40 ° C bis 70 ° C)
Betriebsspannung
- 115 VAC/60 Hz, 1 Ph (maximal 2.0 A)
- 230 VAC/60 Hz, 1 Ph (maximal 1.0 A)
- 220 VAC/50 Hz, 1 Ph (maximal 1.0 A)
- 240 VAC/50 Hz, 1 Ph (maximal 1.0 A)
- 230 VAC/50 Hz, 1 Ph (maximal 2.0 A)
Netzkabeloptionen
- 115V60Hz = NEMA 5/15 (USA)
- 230V60Hz = NEMA 6/15 (USA)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Australien/Neuseeland)
- 230 V 50 Hz = BS 1363/A (Großbritannien)
Brushless Motor
- Gleichstrom, 1/4 PS
Einstellbereich der Motorgeschwindigkeit
- 10,000:1 (0.01 % – 100 % Motordrehzahl) Max. U/min = 125
Auflösung der Motordrehzahleinstellung
- 0.1 %-Schritte > 1 % Motordrehzahl und < 100 %
- 0.01 %-Schritte < 1 % Motordrehzahl
Präsentation
- 5-Zoll-Touchscreen-Farb-LCD, UV-beständig.
Anzeigesprachen
- Englisch, Spanisch, Französisch, Deutsch und Portugiesisch wählbar
Maximale Gesamtabmessungen
- 12-1/8" B x 15-1/4" H x 16-1/2" T (30.8 B x 38.8 H x 41.9 T cm)
Größe und Gewicht
- 45.5 Pfund (20.64 kg)
Sicherheit
- Programmierbares 6-stelliges Passwort
Ungefähres Versandgewicht
- 50 Pfund (22.68 kg)
Gehäuse
- NEMA 4X (IP66) abwaschbares, chemisch beständiges Gehäuse
RoHS-konform
- Ja
Grundsätze
- cETLus, CE, NSF61
