Das F-461 Visum
Polysulfon-Durchflussmesser
Polysulfon-Durchflussmesser der Serie F-461 verfügen über präzise konstruierte Schwimmerführungsrippen, die Metalle im Flüssigkeitsweg eliminieren, und sind ideal für korrosive Umgebungen wie entionisiertes Wasser oder andere Anwendungen, bei denen ein Vollkunststoff-Messgerät wünschenswert ist. Der Schwimmer besteht aus PTFE- und optionale PVC- oder PVDF-Adapter sind für korrosive Anwendungen erhältlich.
Technische Übersicht:
GPM
1 - 35
LPM
4 - 130
PSI
150
Bar
10.3
Fahrenheit (° F)
210
Celsius (° C)
98
Körper-Material
Polysulfon
Rohrgrößen
1″ NPT-Innengewinde
Literatur
F-461 Literatur
Bedienungsanleitung
F-461 Bedienungsanleitung – 80000-612Technische Datenblätter
F-461 Technisches Datenblatt – 85000-060Überblick
Industriekatalog 2023

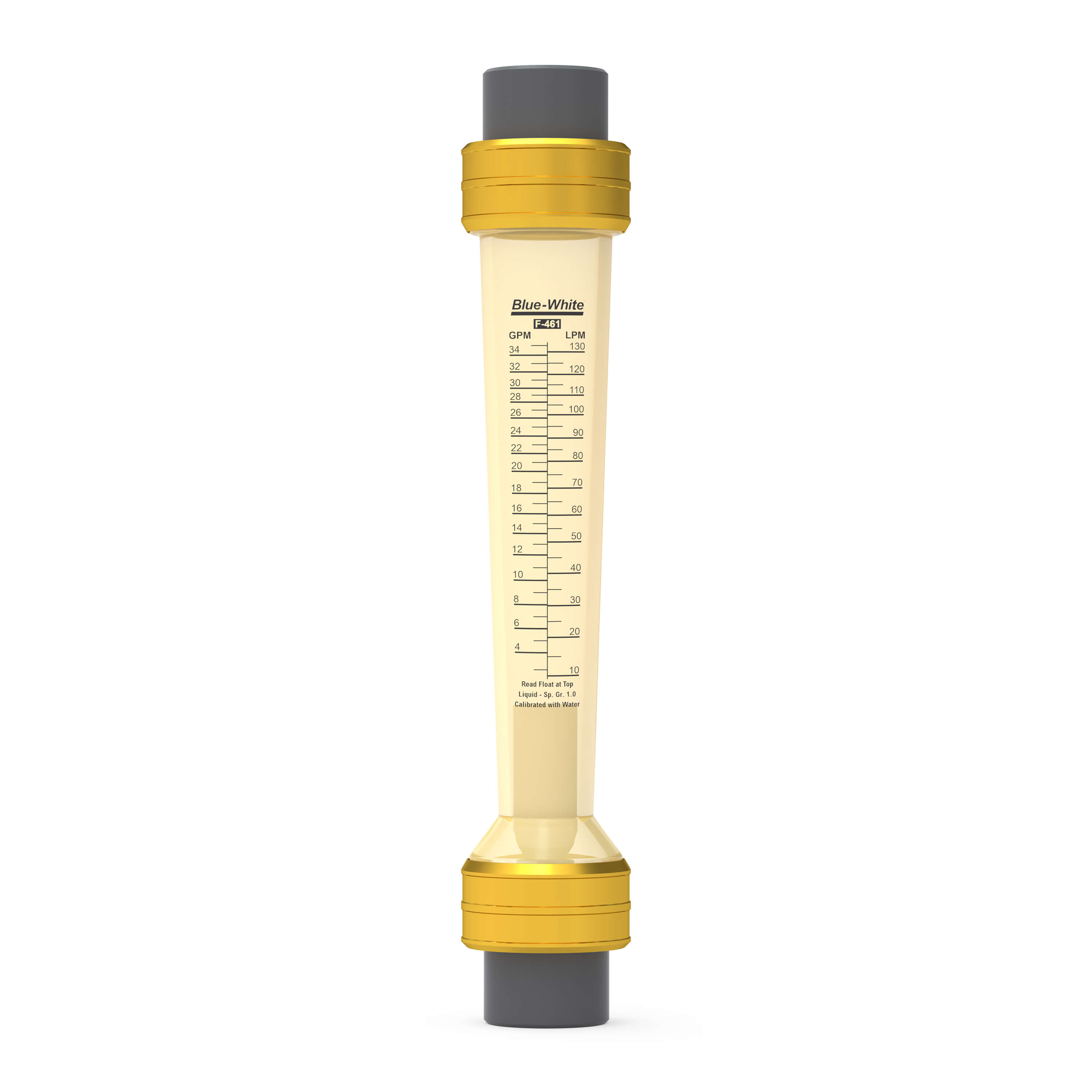

3D-Visualisierung
Merkmale und Nutzen
Eigenschaften
- Zur Verwendung in UltraPure-Anwendungen
- Kein Metall im Flüssigkeitsweg
- Rippengeführter Schwimmer
- Zählergehäuse aus Polysulfon widersteht hohen Temperaturen und Drücken
- PTFE-Schwimmer und optionale PVC- oder PVDF-Adapter für korrosive Anwendungen
- Permanente, direkt ablesbare Skala
Was ist inbegriffen:
- Durchflussmesser x1
- Bedienungsanleitung
Technische Daten
Max. Arbeitsdruck:
- 150 bar (10.3 psig) bei 70 °C (21 °F)
Max. Flüssigkeitstemperatur:
- PVDF-Adapter: 210˚F / 98˚C bei 0 PSI
- PVC-Adapter: 130˚F / 54˚C bei 0 PSI
Vollständige Genauigkeit:
- +/- 2 ½ %
Gehäusematerial des Zählers:
- Polysulfon
Adaptermaterial:
- NPT-Innengewinde (1”): PVDF oder PVC
Überwurfmuttern:
- Eloxiertes Aluminium (optional PVC)
Schwimmermaterial:
- PTFE
O-Ring-Material:
- FKM
Maximaler Druckabfall:
- 2 PSI
Ca. Versandgewicht:
- 3 lb (1.4 kg)
Bestellen Sie jetzt
| Bild | Catalog Number | Beschreibung | Preis | Kaufen |
|---|
Messbereiche
Modelle mit F/NPT-Anschlüssen
Modelle für Flüssigkeiten mit PVC-Adaptern
| Artikelnummer | GPM | LPM | Adapter F/NPT | Schwimmermaterial | Adaptermaterial |
|---|---|---|---|---|---|
| F-461100LX-16P | 1 bis 10 | 4 bis 40 | 1 " | PTFE | PVC |
| F-461200LX-16P | 2 bis 20 | 5 bis 75 | 1 " | PTFE | PVC |
| F-461300LX-16P | 3 bis 35 | 12 bis 130 | 1 " | PTFE | PVC |
Modelle mit F/NPT-Anschlüssen
Modelle für Flüssigkeiten mit PVDF-Adaptern
| Artikelnummer | GPM | LPM | Adapter F/NPT | Schwimmermaterial | Adaptermaterial |
|---|---|---|---|---|---|
| F-461100LX-16K | 1 bis 10 | 4 bis 40 | 1 " | PTFE | PVDF |
| F-461200LX-16K | 2 bis 20 | 5 bis 75 | 1 " | PTFE | PVDF |
| F-461300LX-16K | 3 bis 35 | 12 bis 130 | 1 " | PTFE | PVDF |
