- Dieses Produkt wird nicht mehr hergestellt. Für ein gleichwertiges Produkt besuchen Sie bitte die C3-Produktseite hier: https://www.blue-white.com/product/c3-diaphragm-metering-pump/.

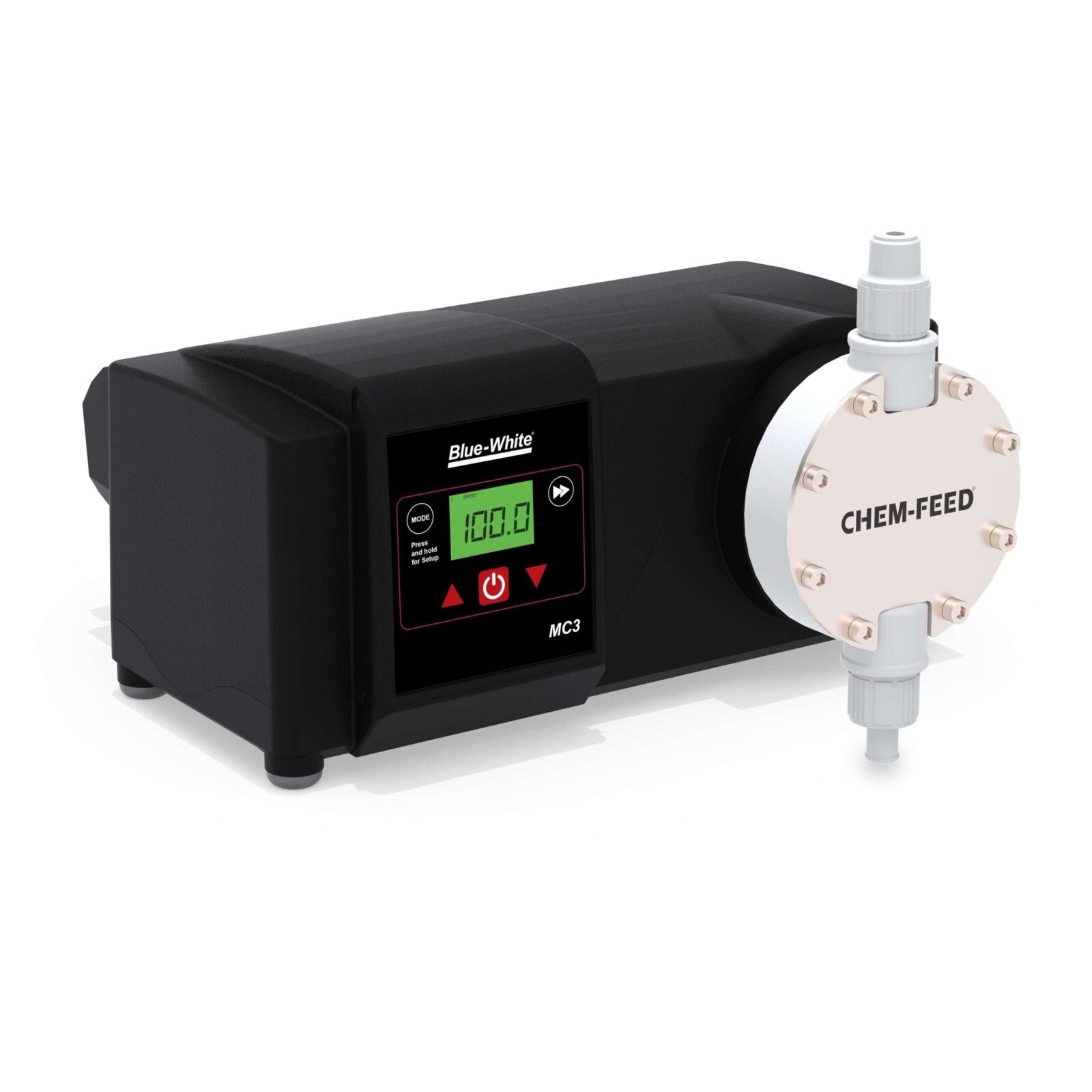

MC3
CHEM-FEED® Membrandosierpumpe
Das CHEM-FEEDDie ® MC3-Membrandosierpumpe liefert eine präzise Chemikalienzufuhr, leise und effizient bei hohem Systemdruck. Mit einer gut lesbaren LCD-Benutzeroberfläche und der Möglichkeit, Impulse/Frequenz/4–20 mA einzugeben, ist das CHEM-FEEDDie Pumpe ® MC3 verfügt über die Leistung und Flexibilität, die Sie benötigen, um die Kontrolle über Ihren Flüssigkeitsmanagementprozess zu übernehmen.
Die exklusiven DiaFlex®-Membranen der MC3 halten über die gesamte Lebensdauer der Pumpe, wodurch teure Reparatursätze überflüssig werden.
Technische Übersicht:
GPH
.13 - 40.6
LPH
.5 - 154
ml / min
8.3333 - 2567
Druckscheiben
150 PSI (10.3 Bar)
Einstufung
NEMA-4X (IP66)
Grundsätze
NSF/ANSI 61, CE, cETLus, RoHS
Kontrollmethoden
Manuell, Remote Analog/Digital
Labor-Stromversorgungen
100 bis 240 VAC-50/60 Hz
Informationsmaterial
MC3-Literatur
Bedienungsanleitung
MC2 | MC3 Bedienungsanleitung – 80000-535
Technische Datenblätter
MC3 Technisches Datenblatt – 85000-177
Katalog ansehen
Übersicht
Wesentliche Eigenschaften
Vorteile
- DiaFlex®-Membran Design hält die Lebensdauer der Pumpe, macht teure Umbausätze überflüssig – Patentiert
- Membranfehlererkennung (DFD) Die integrierte Leckerkennung ist serienmäßig
- Präzise Chemikaliendosierung mit Drücken von bis zu 150 PSI
Kommunikation und Schnittstelle
- Bedienerfreundliche digitale Steuerung mit hintergrundbeleuchtetem LCD zeigt Motordrehzahl, Eingangssignalwerte, Service und Alarmstatus an
- Zu den Signaleingängen gehören: 4-20 mA, Impulseingänge und Fernstart/-stopp
- Zu den Signalausgängen gehören: Relais (3 A), offener Kollektor, 4-20 mA
- Kompatibel mit Blue-White's Flow Verification Sensor (FVS)-System
- Das Alarmrelais überwacht das DFD-System und das FVS-System
- SCADA-bereite 5-30-V-DC-Ausgangsschleife mit offenem Kollektor schließt, während der Motor mit Strom versorgt wird
Überlegenes Design
- 2 Jahre Garantie
- Turndown-Verhältnis von 200:1
- NEMA 4X (IP66) abwaschbares, chemisch beständiges, pulverbeschichtetes Gehäuse
- Große Doppelkugel-Rückschlagventile aus PVDF, Keramik ohne Metallfedern
Sicherheitsvorrichtungen
- Membranfehlererkennung (DFD) Erkennt einen Membranbruch durch die Erkennung von Chemikalien im Pumpenkopf. Keine Fehlauslösung – patentiert
- Die UV-Displayabdeckung schützt die Bedienelemente vor rauen Umgebungen
Leistungsdaten
Ausgang Tisch
Technische
Spezifikationen
Maximaler Arbeitsdruck
175 psig (12 bar) (modellspezifisch)
Maximale Flüssigkeitstemperatur
130 F
54 C
Umgebungstemperaturbereich
14 F bis 115 F
-10 C bis 46 C
Temperatur
-40 F bis 158 F
-40 C bis 70 C
Betriebsspannung (modellspezifisch)
- 115 VAC/60 Hz, 1 Ph (maximal 1.5 A)
- 230 VAC/60 Hz, 1 Ph (maximal 0.7 A)
- 220 VAC/50 Hz, 1 Ph (maximal 1.0 A)
- 240 VAC/50 Hz, 1 Ph (maximal 1.0 A)
Netzkabelsteckertyp (modellspezifisch)
- 115V60Hz = NEMA 5/15 (USA)
- 230V60Hz = NEMA 6/15 (USA)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Australien/Neuseeland)
- 230 V 50 Hz = BS 1363/A (Großbritannien)
Genauigkeit
- +/- 2% der vollen Skala
- Wiederholgenauigkeit +/- 0.5
Einschaltdauer
Kontinuierlich
Einstellbereich des Ausgangssignals
0.5-100 % in 0.1 %-Schritten
Maximale Viskosität
1,000 Centipoise
Maximale Saughöhe
15 Fuß Wasser, 0 psig
4.5 m, 0 bar
Präsentation
LCD mit Hintergrundbeleuchtung, UV-beständig.
Tastenfeld
Tastenfeld für taktile Schalter mit positiver Wirkung.
Gehäuse
NEMA 4X (IP66), pulverbeschichtetes Aluminium.
Ungefähres Versandgewicht
- MC2-Modelle: 24 kg (10.9 lb.)
- MC3-Modelle: 29 kg (13.1 lb.)
