Produktspezifikationen

(Dieser Abschnitt gilt für MD1-Pumpen, die nach dem 05.01.2026 hergestellt wurden. Informationen zu MD1-Pumpen, die vor diesem Datum hergestellt wurden, finden Sie auf den Seiten des MD1 Legacy Help Center.)

Leistung

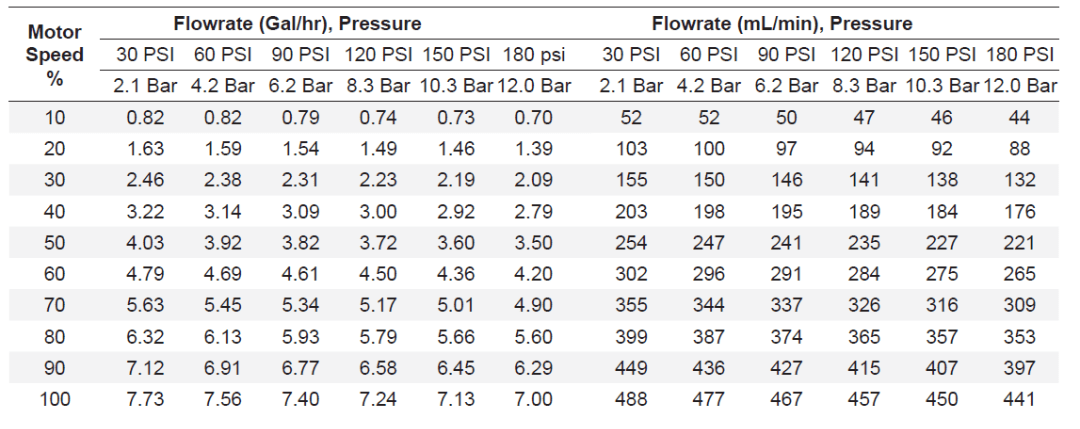

Maximaler Durchfluss/Druck:

• 7.73 GPH (488 ml/min) bei 30 PSI (2.1 bar)
• 7.56 GPH (477 ml/min) bei 60 PSI (4.2 bar)
• 7.40 GPH (467 ml/min) bei 90 PSI (6.2 bar)
• 7.24 GPH (457 ml/min) bei 120 PSI (8.3 bar)
• 7.13 GPH (450 ml/min) bei 150 PSI (10.3 bar)
• 7.00 GPH (441 ml/min) bei 180 PSI (12 bar)

* Die maximale Druckbelastbarkeit beträgt 150 PSI bei Verwendung von 1/4" x 3/8" Kompressionsverschraubungen am Pumpenausgang.

Maximale Flüssigkeitstemperatur: 185 °F (85 °C)

Maximale Viskosität: 1,000 Centipoise

Maximale Saughöhe: 20 Fuß

Elektrik und Steuerung

Elektrischer Leistungsbedarf: 100 bis 240 V Wechselstrom, 50/60 Hz

Verschiedene Netzkabeloptionen verfügbar (6 Fuß Länge):

• 115 V AC 50/60 Hz, NEMA 5/15 Stecker (US) – (bitte bei Angabe des Pumpenmodells auswählen)
• 220 V AC 50/60 Hz, CE 7/V11-Stecker (EU) – (bitte bei Angabe des Pumpenmodells auswählen)
• 230 V AC 50/60 Hz, NEMA 6/15 (US) – (separat bestellen)
• 240 V AC 50/60 Hz, Stecker AS 3112 (Australien/Neuseeland) (separat bestellen)
• 230 V AC 50/60 Hz, Stecker BS 1363/A (UK) (separat bestellen)
• Signalanschlüsse: M12 – 5-polig (Schutzart IP67) („C“ – Steuermodell)

Eingänge („C“ – Steuerungsmodell):

• 4–20 mA – vollständig konfigurierbar
• Trockener Kontaktschluss für Stopp/Start (konfigurierbar für NO oder NC)

Ausgaben („C“ – Steuerungsmodell):

• 4-20 mA Ausgang – nicht skalierbar
• Alarmausgang – TFD (Leckageerkennung) und FVS (Durchflussprüfung – Durchflusssensor separat bestellen)
• Motor-Ein-Status – Open-Collector-Ausgang

Motor: Bürstenloser Gleichstrommotor, 45 W, 10,000:1 Regelbereich, Dauerbetrieb

Baumaterialien

• Pumpenkopf: PVDF
• Verteiler: PVDF
• Adapter: PVDF
• Ventileinsätze: PVDF
• Ventilkugeln: Keramik (optional Teflon)
• Ventilsitze: TFE/P (optional EP)
• Membran: DiaFlex (optional Flex-A-Prene)
• Gehäuse: NEMA 4X Valox

Abmessungen und Gewichte

• Maximale Gesamtabmessungen: 9.49 Zoll B x 9.46 Zoll H x 10.53 Zoll T (24.1 B x 24.02 H x 26.75 T cm)
• Produktgewicht: 10.7 lb (4.85 kg)
• Ungefähre Versandabmessungen: 10.5 Zoll B x 11.75 Zoll H x 13 Zoll T (26.7 B x 29.8 H x 33 T cm)
• Ungefähres Versandgewicht: 20.0 lb. (9.1 kg)

Agentureinträge

• NSF61
• CE
• cETLus
• RoHS-konform
